| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RAYMO |
| Chứng nhận: | CE/ROHS/REACH/SGS/ISO9001 |
| Số mô hình: | О--1-7/12 -12-1- cùng |
| Số lượng đặt hàng tối thiểu: | 5pcs |
| Giá bán: | 5.6-20.3 |
| chi tiết đóng gói: | Túi PE và thùng carton |
| Thời gian giao hàng: | 5-7 ngày làm việc |
| Khả năng cung cấp: | 50000pcs/tháng |
| Loạt: | OHS Series Bayonet Ultra-Small Connector | Số mô hình: | OHS-BC-1-4/10-B1-1-1-B |
|---|---|---|---|
| Kích cỡ vỏ: | 10.12.14.18.22.27 | Liên lạc: | 4.7.10.19.32.50 |
| Phương thức kết nối: | Kết nối lưỡi lê | Vật liệu vỏ: | Điều trị anodized bề mặt hợp kim nhôm |
| Vật liệu liên hệ: | Hợp kim đồng với mạ vàng/bạc | người cách điện: | Bakelite |
| Phần cuối: | Hàn | Nhiệt độ môi trường: | -60 đến +200 ° C |
| Sycle Life: | IP67500 lần | ||
| Làm nổi bật: | 7 Pin Bayonet Connector,7 pin đầu nối OHS cắm nữ,ОНЦ-БС-1(2) Series Bayonet Connector |
||
Tất cả các loại Đầu nối Vòng tròn từ Nhà sản xuất OEM tại Trung Quốc

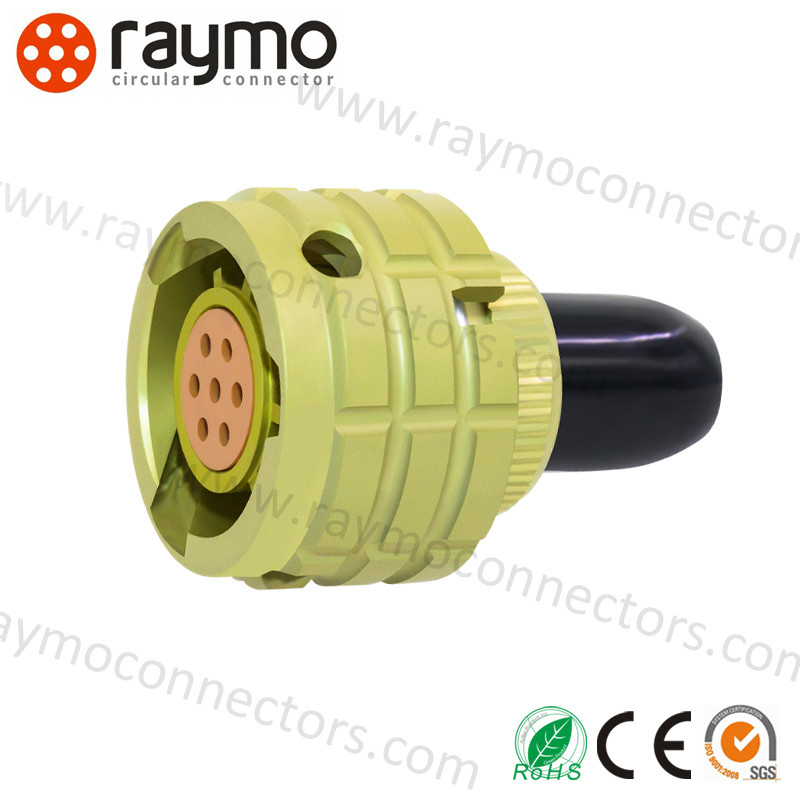

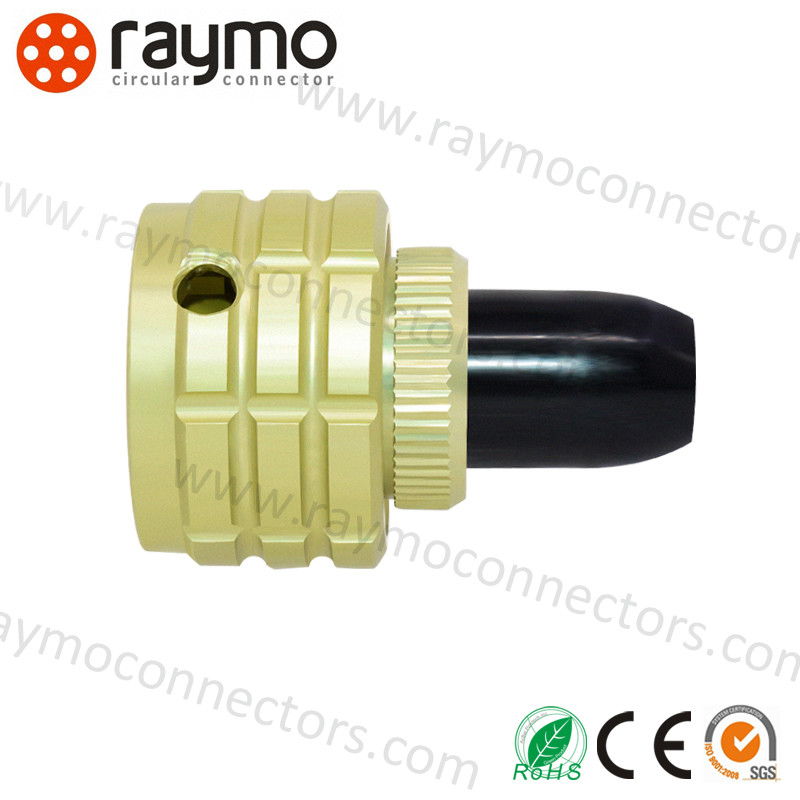

ОНЦ-БС-1(2) Đầu nối điện tròn dòng OHS, phương pháp kết nối áp dụng kết nối lưỡi lê, dạng kết nối đầu phần tiếp xúc được hàn, prct có các đặc điểm kết nối và tách nhanh, kích thước nhỏ, mật độ cao, khả năng chống chịu môi trường tốt, độ tin cậy cao, ổ cắm không có phần đính kèm đuôi, phích cắm có thể lấy phần đính kèm đuôi nhựa thẳng, thích hợp cho mạch DC AC.
Đồng thời, nó có thể được kết hợp và trao đổi với các bộ phận gốc của dòng ОНЦ-БС-1(2) của Nga.
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

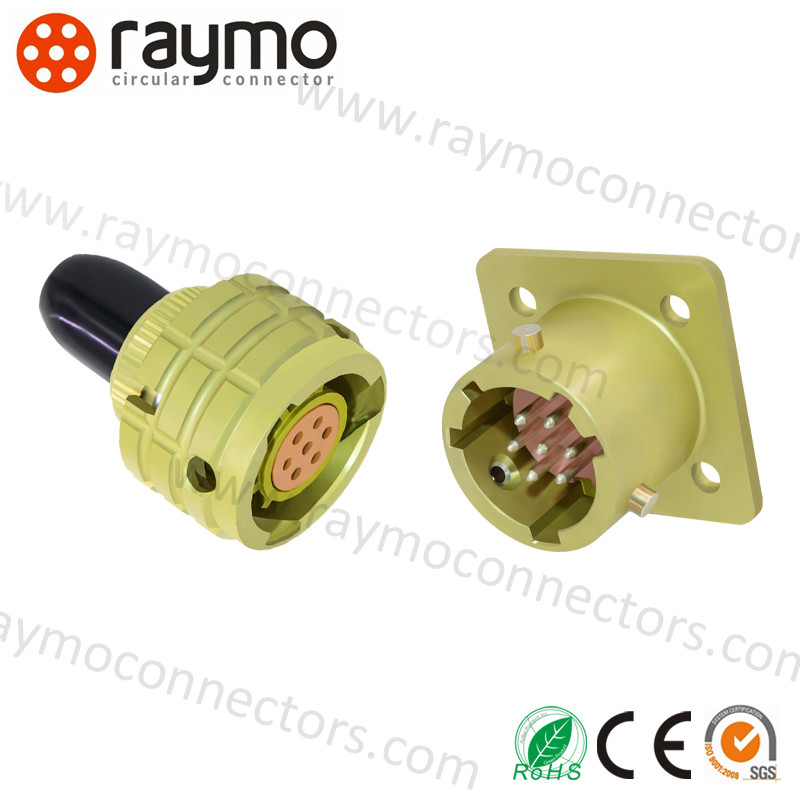

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочления соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соотвествии с техническими условиями бР0.364.030 ТУ, (приемка “5”).
| Chỉ số | Giá trị |
| Điện trở tiếp xúc | ≤5mΩ |
| Điện trở cách điện | ≥1000MΩ (Trong điều kiện bình thường) |
| Nhiệt độ môi trường | - 60°C~85°C |
| Độ rung | 1-5000HZ 20g |
| Va đập | 1000g (một lần); 100g (nhiều lần); |
| Đường kính tiếp xúc | Φ1.0mm |
| Tuổi thọ cơ học | Lắp và rút 250 lần |
| Thời gian làm việc | 5000 giờ |
| Kích thước tiêu chuẩn vỏ | Số lượng tiếp xúc | Dòng điện làm việc tiếp xúc đơn (A) | Tổng dòng điện (A) | Điện áp hoạt động (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Hình tròn | Lưỡi lê | Siêu nhỏ | 1 Mạ bạc, 2 Mạ vàng | Số lượng tiếp xúc / Kích thước tiêu chuẩn vỏ | B - Ổ cắm vuông (chân), P - Phích cắm tròn (ổ cắm) | 1. Không có phần đính kèm đuôi 2. Với phần đính kèm đuôi thẳng không được che chắn | Vị trí khóa | Mọi thời tiết |

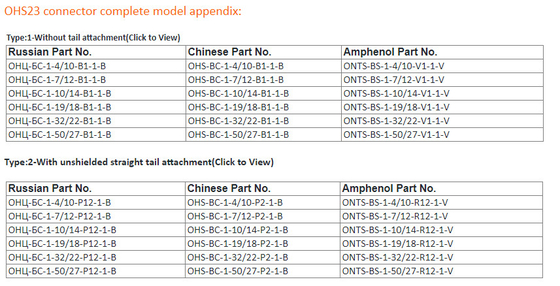

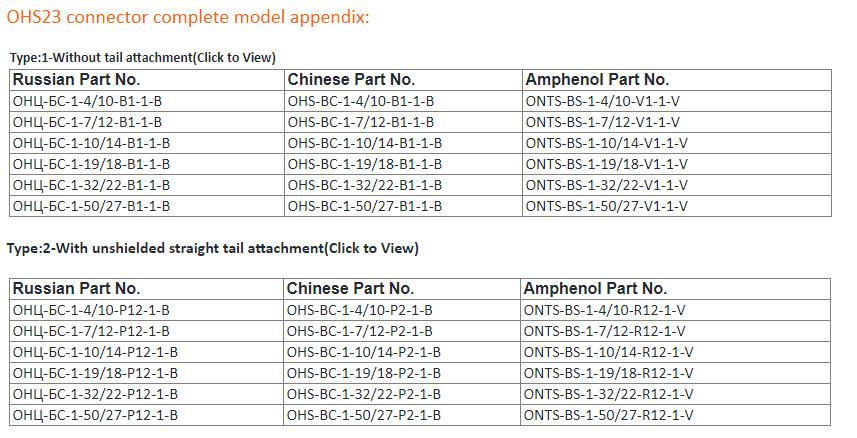

| Số hiệu bộ phận của Nga | Số hiệu bộ phận của Trung Quốc | Số hiệu bộ phận Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| Số hiệu bộ phận của Nga | Số hiệu bộ phận của Trung Quốc | Số hiệu bộ phận Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED là một chuyên gia trong việc thiết kế và sản xuất tất cả các loại đầu nối và cáp đặc biệt, đã tích lũy kinh nghiệm phong phú trong việc phát triển và sản xuất các loại cáp và bộ điều hợp đầu nối liên quan. Với Cáp RED/Teradek Bond/ARRI Camera, Cáp nguồn máy ảnh Canon / Sony, Cáp SDI, Cáp USB, Cáp video, Cáp CCD... Chúng tôi cung cấp các dịch vụ OEM/ODM khác nhau phục vụ cho các ứng dụng và yêu cầu khác nhau.
Các sản phẩm của chúng tôi được sử dụng rộng rãi trong các loại môi trường và ứng dụng khắc nghiệt, chẳng hạn như thiết bị điều khiển công nghiệp, thiết bị y tế, thiết bị đo lường và kiểm tra, thiết bị âm thanh & hình ảnh và quân sự, v.v. Hơn nữa, nó có khả năng tương thích tuyệt vời với nhiều nhà cung cấp hàng đầu.
Chúng tôi luôn tuân thủ tinh thần đổi mới, tiếp tục giới thiệu các dòng sản phẩm mới bao gồm M5, M8, M9, M12, M16, M23 và các đầu nối dữ liệu khác. Với chứng chỉ IP68, ISO9001, Rohs, CE, REACH đã được phê duyệt.
Tất cả các đầu nối có thể được tùy chỉnh theo yêu cầu của khách hàng!
Chúng tôi cung cấp hỗ trợ và dịch vụ kỹ thuật toàn diện cho Đầu nối Kéo đẩy Tròn của chúng tôi. Đội ngũ của chúng tôi có nhiều kinh nghiệm trong việc cung cấp các giải pháp kỹ thuật cho các ứng dụng khác nhau.
Đội ngũ của chúng tôi sẵn sàng hỗ trợ khách hàng trong việc lắp đặt, khắc phục sự cố và sửa chữa. Chúng tôi cũng cung cấp hỗ trợ và đào tạo tại chỗ để đảm bảo rằng khách hàng có thể sử dụng sản phẩm một cách tối đa.
Chúng tôi tận tâm cung cấp dịch vụ khách hàng tuyệt vời và đội ngũ của chúng tôi luôn sẵn sàng 24/7 để trả lời bất kỳ câu hỏi nào hoặc cung cấp hỗ trợ kỹ thuật.
Chúng tôi cũng cung cấp nhiều dịch vụ sau bán hàng, chẳng hạn như gia hạn bảo hành và nâng cấp sản phẩm.
Nếu bạn có bất kỳ câu hỏi nào hoặc cần bất kỳ sự hỗ trợ nào, vui lòng đừng ngần ngại liên hệ với chúng tôi.
Q1. Tôi có thể lấy mẫu không?
Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng. Một số mẫu là miễn phí và một số mẫu phải được thanh toán trước và chi phí sẽ được hoàn lại sau khi đặt hàng thêm.
Q2. Còn thời gian sản xuất thì sao?
Chúng tôi có hàng, giao hàng nhanh dưới 5.000 chiếc.
Q3. Bạn vận chuyển hàng hóa như thế nào và mất bao lâu để đến?
Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx, TNT, SF hoặc EMS. Thông thường, phải mất 3-5 ngày để đến.
Q4. Nó có OEM không?
Có. Chúng tôi có kinh nghiệm phong phú và khả năng tốt để đưa thiết kế và ý tưởng của bạn vào sản phẩm thực tế, thông thường phải mất khoảng 20 đến 30 ngày cho sản phẩm mới từ thiết kế khuôn đến sản xuất cuối cùng.
