Loạt: | Nga ZH23 с23 đầu nối | Liên lạc: | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
---|---|---|---|
Kích cỡ vỏ: | 14,18.22.24.27.30.33.36.39 | Phương thức kết nối: | Kết nối lưỡi lê |
Vật liệu vỏ: | Điều trị anodized bề mặt hợp kim nhôm | Vật liệu liên hệ: | Hợp kim đồng với mạ vàng/bạc |
người cách điện: | Bakelite | Phần cuối: | Hàn |
Nhiệt độ môi trường: | -60 đến +200 ° C | Sycle Life: | 500 lần |
Làm nổi bật: | Bộ kết nối CH23 ZH23 của Nga,ZH23 Mil Spec Connector,Bộ kết nối ZH23 bọc bạc |
Tất cả các loại kết nối tròn từ OEM Nhà sản xuất ở Trung Quốc

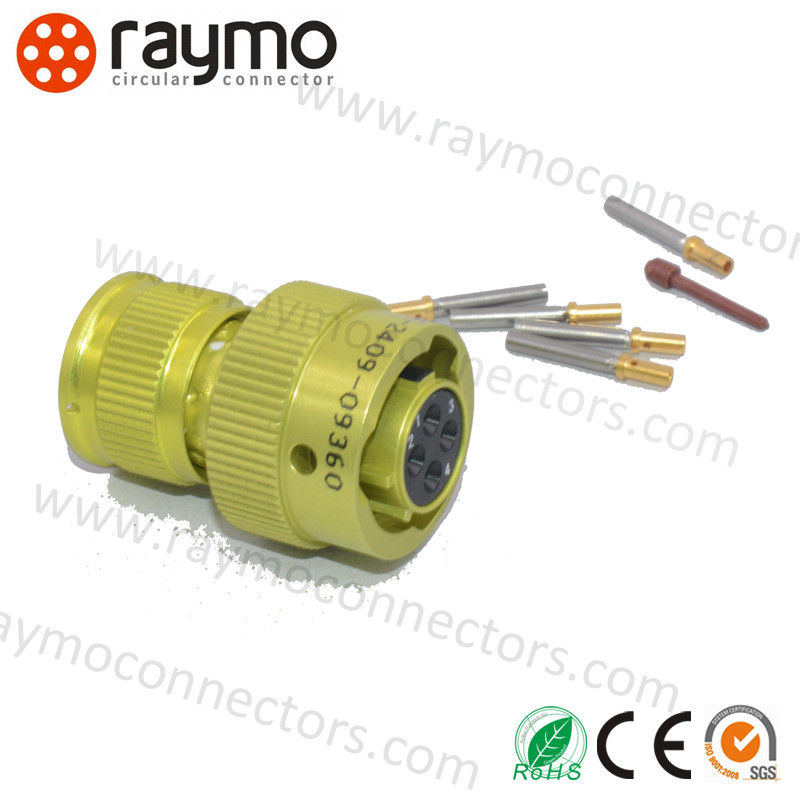

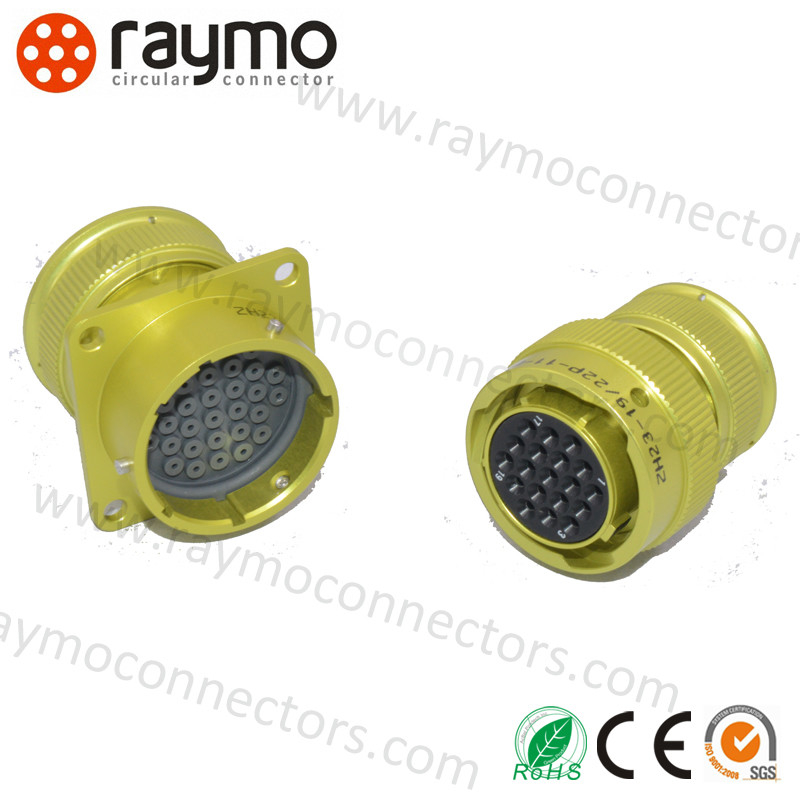

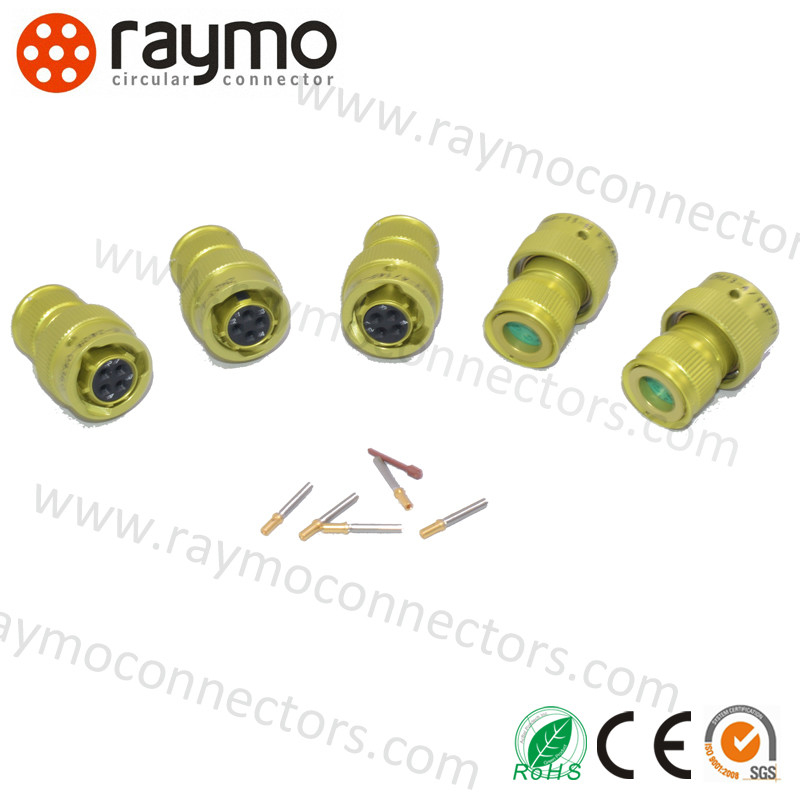

Dòng ZH23Lưu ý:Vironment chống bayonet kết nối điện ZH23 Series ((СНЦ23 Russian Military Standard / SNTs23)
Các đầu nối bayonet dòng ZH23 có đặc điểm chống môi trường, định vị năm nút, chống chèn và kết nối nhanh bayonet. Được sử dụng trong mạch AC và DC tần số thấp.
Hiệu suất kỹ thuật | |||||||||
Điện áp hoạt động
|
Lớp học | Điện áp hoạt động ((V) | Điện áp thử nghiệm ((V) | ||||||
A | 700 | 2100 | |||||||
B | 500 | 1850 | |||||||
C | 400 | 1600 | |||||||
Điện tiếp xúc | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
11A | 20A | 35A | |||||||
Kháng tiếp xúc | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
≤ 7,4 mΩ | ≤ 2,5 mΩ | ≤1,6 mΩ |
Không, không. | Mã | Mã Nga | Mã Trung Quốc |
1 | Dòng | SNS23 | ZH23 |
2 | Liên lạc | 3.4.7.10.19.24.28.32.41.43.45.55.61 | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
3 | Kích thước vỏ (mm) | 14.18.22.24.27.30.33.36.39 | 14.18.22.24.27.30.33.36.39 |
4 | Liên hệ giới tính | Đàn ông | Đàn ông |
P (phụ nữ) | P (phụ nữ) | ||
5 | Loại kết nối | 1 ổ cắm với gắn đuôi đơn giản | |
2 ổ cắm với cắm dây cáp kẹp thẳng | |||
4-Socket với cắm đuôi cáp kẹp góc | |||
6-công cắm với cắm đuôi dây cáp kẹp thẳng | |||
8-Plug với clamp góc gắn đuôi cáp | |||
11-Plug với cắm đuôi đơn giản | |||
12-Socket với loại 09 thermoplastic sleeve type tail attachment | |||
13-Plug với loại 09 thermoplastic sleeve tail attachment | |||
6 | Vị trí chính | Không đánh dấu - vị trí khóa tiêu chuẩn | Không đánh dấu - vị trí khóa tiêu chuẩn |
а (б, в, г) | A.b.c.d. | ||
7 | Phiên bản toàn khí hậu | B |
Số phần: | |||
tiếng Nga
|
Trung Quốc | Tiếng Anh | Mô tả |
СНЦ23-3/14В-1-В | zh23-3/14B-1-B | SNTs23-3/14V-1-V | ZH23 Series Shell Size 14 3 Pin Male Socket với đai đơn giản |
СНЦ23-3/14В-6А-В | zh23-3/14B-6a-B | SNTs23-3/14V-6A-V | Dòng ZH23 Shell Size 14 3 Pin Male Plug with Straight Tail Attachment (Chế độ chính: A) |
СНЦ23-3/14В-6-В | zh23-3/14B-6-B | SNTs23-3/14V-6-V | ZH23 Series Shell Size 14 3 Pin Male Plug với cắm đuôi thẳng |
СНЦ23-3/14Р-1А-В | zh23-3/14P-1a-B | SNTs23-3/14R-1А-V | ZH23 Series Shell Size 14 3 Pin Male Socket with Simple Tail Attachment (Chế độ chính: A) |
СНЦ23-3/14Р-1-В | zh23-3/14P-1-B | SNTs23-3/14R-1-V | ZH23 Series Shell Size 14 3 Pin Socket nữ với phụ kiện đuôi đơn |
СНЦ23-4/14В-1Б-В | zh23-4/14B-1b-B | SNTs23-4/14V-1B-V | ZH23 Series Shell Size 14 4 Pin Male Socket with Simple Tail Attachment (Chế độ chính: B) |
СНЦ23-4/14В-1-В | zh23-4/14B-1-B | SNTs23-4/14V-1-V | ZH23 Series Shell Size 14 4 Pin Male Socket với đai đơn giản |
СНЦ23-4/14В-2-В | zh23-4/14B-2-B | SNTs23-4/14V-2-V | ZH23 Series Shell Size 14 4 Pin Male Socket với phụ kiện đuôi thẳng |
СНЦ23-4/14В-6Б-В | zh23-4/14B-6b-B | SNTs23-4/14V-6B-V | Dòng ZH23 Shell Size 14 4 Pin Male Plug với cắm đuôi thẳng (Vị trí chính: B) |
СНЦ23-4/14В-6-В | zh23-4/14B-6-B | SNTs23-4/14V-6-V | ZH23 Series Shell Size 14 4 Pin Male Plug với cắm đuôi thẳng |
СНЦ23-4/14В-8-В | zh23-4/14B-8-B | SNTs23-4/14V-8-V | ZH23 Series Shell Size 14 4 Pin Plug nam với phụ kiện đuôi góc |
СНЦ23-4/14В-11-В | zh23-4/14B-11-B | SNTs23-4/14V-11-V | ZH23 Series Shell Size 14 4 Pin Male Plug với đơn giản đuôi gắn |
СНЦ23-4/14В-13Б-В | zh23-4/14B-13b-B | SNTs23-4/14V-13B-V | ZH23 Series Shell Size 14 4 Pin Male Plug with Type 09 Thermoplastic Sleeve Type Tail Attachment (Chế độ chính: B) |
СНЦ23-4/14Р-1-В | zh23-4/14P-1-B | SNTs23-4/14R-1-V | ZH23 Series Shell Size 14 4 Pin Socket nữ với gắn đuôi đơn giản |
СНЦ23-4/14Р-2Б-В | zh23-4/14P-2b-B | SNTs23-4/14R-2B-V | ZH23 Series Shell Size 14 4 Pin Socket nữ với phụ kiện đuôi thẳng (Chế độ chính: B) |
СНЦ23-4/14Р-8-В | zh23-4/14P-8-B | SNTs23-4/14R-8-V | ZH23 Series Shell Size 14 4 Pin Plug nữ với phụ kiện đuôi góc |
