| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RAYMO |
| Chứng nhận: | CE/ROHS/REACH/SGS/ISO9001 |
| Số mô hình: | О--1-7/12-81-1- cùng |
| Số lượng đặt hàng tối thiểu: | 5pcs |
| Giá bán: | 3-5USD |
| chi tiết đóng gói: | Túi PE và thùng carton |
| Thời gian giao hàng: | 5-7 ngày làm việc |
| Khả năng cung cấp: | 50000pcs/tháng |
| Loạt: | OHS Series Bayonet Ultra-Small Connector | Số mô hình: | OHS-BC-1-4/10-B1-1-1-B |
|---|---|---|---|
| Kích cỡ vỏ: | 10.12.14.18.22.27 | Liên lạc: | 4.7.10.19.32.50 |
| Phương thức kết nối: | Kết nối lưỡi lê | Vật liệu vỏ: | Điều trị anodized bề mặt hợp kim nhôm |
| Vật liệu liên hệ: | Hợp kim đồng với mạ vàng/bạc | người cách điện: | Bakelite |
| Phần cuối: | Hàn | Nhiệt độ môi trường: | -60 đến +200 ° C |
| Sycle Life: | 500 lần | ||
| Làm nổi bật: | Đầu nối lưỡi lê siêu nhỏ gắn đuôi,Đầu nối siêu nhỏ kiểu lưỡi lê 7 chân,Đầu nối ONC-BS-1-7/12-P12-1-B |
||
Tất cả các loại đầu nối tròn từ nhà sản xuất OEM tại Trung Quốc
ỐNG-BS-1(2) Đầu nối điện tròn dòng OHS, phương pháp kết nối sử dụng kết nối lưỡi lê, dạng kết nối cuối bộ phận tiếp xúc là hàn, sản phẩm có đặc điểm kết nối và tách rời nhanh chóng, kích thước nhỏ, mật độ cao, chống chịu môi trường tốt, độ tin cậy cao, ổ cắm không có phụ kiện đuôi, phích cắm có thể có phụ kiện đuôi nhựa thẳng, thích hợp cho mạch DC AC.
Đồng thời, nó có thể được kết hợp và thay thế với các bộ phận gốc của dòng ỐNG-BS-1(2) của Nga.
Đầu nối ỐNG-BS-1(2) được thiết kế để hoạt động trong các mạch điện một chiều,
, xoay chiều (thường lên đến 3 MHz) và xung.

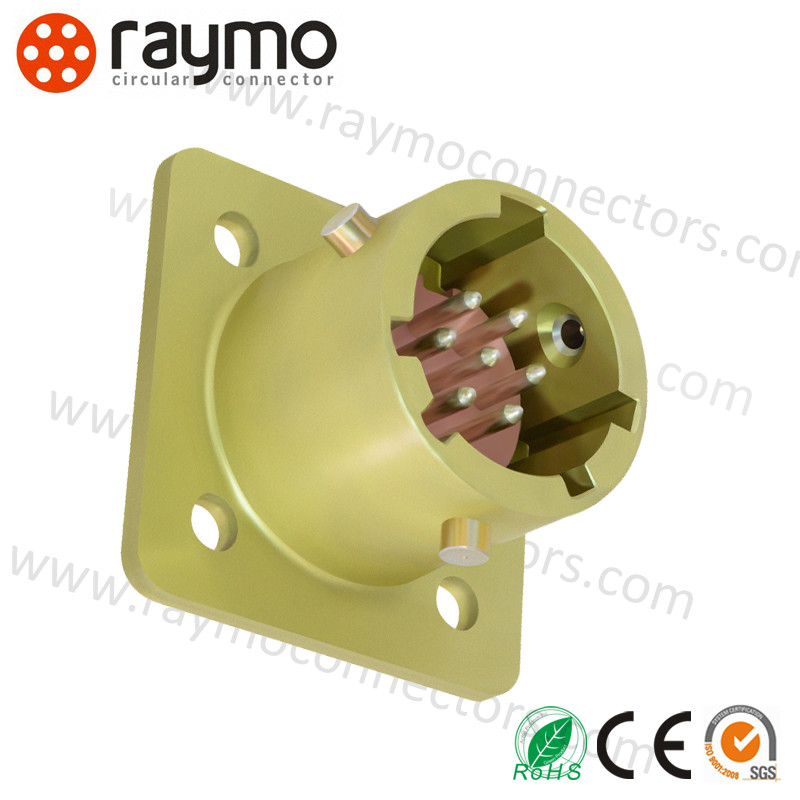

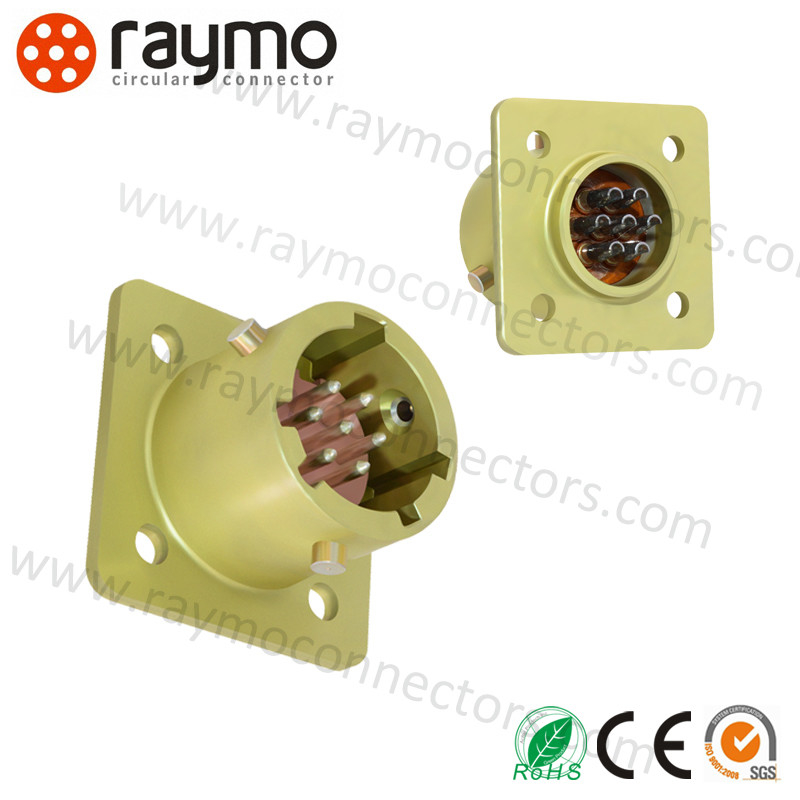

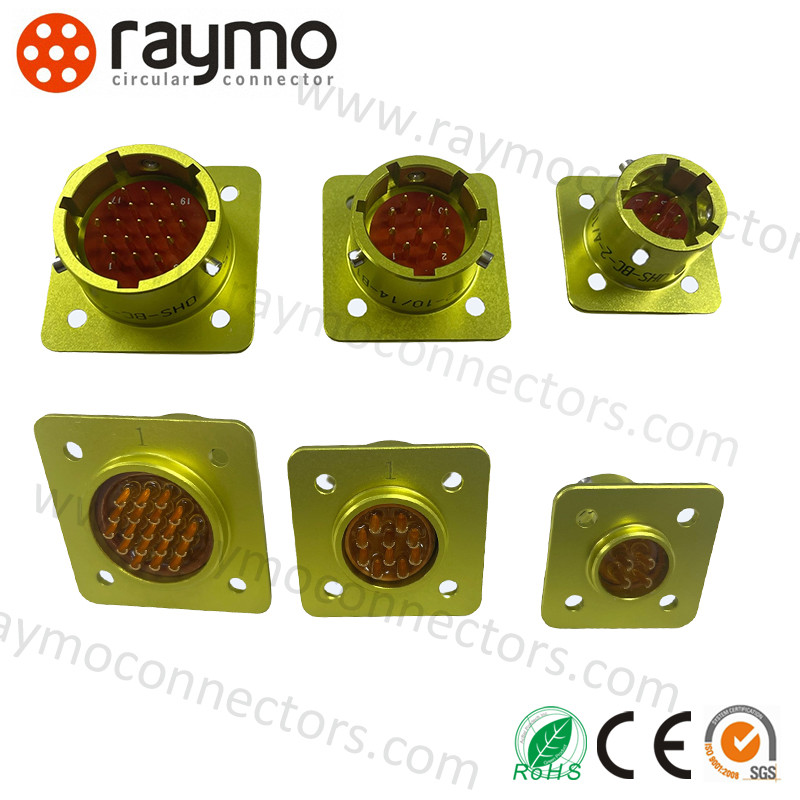

Đầu nối ỐNG-BS-1(2) bao gồm một bộ phận kết nối dạng lưỡi lê kín và các ổ cắm dạng không kín
cho việc lắp đặt số lượng lớn, có nhiều tùy chọn phân cực vỏ, bảo vệ
khỏi sự cố không được quy định.
Kết nối đầu nối là dạng lưỡi lê.

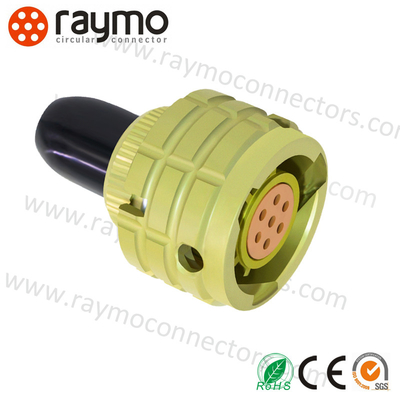

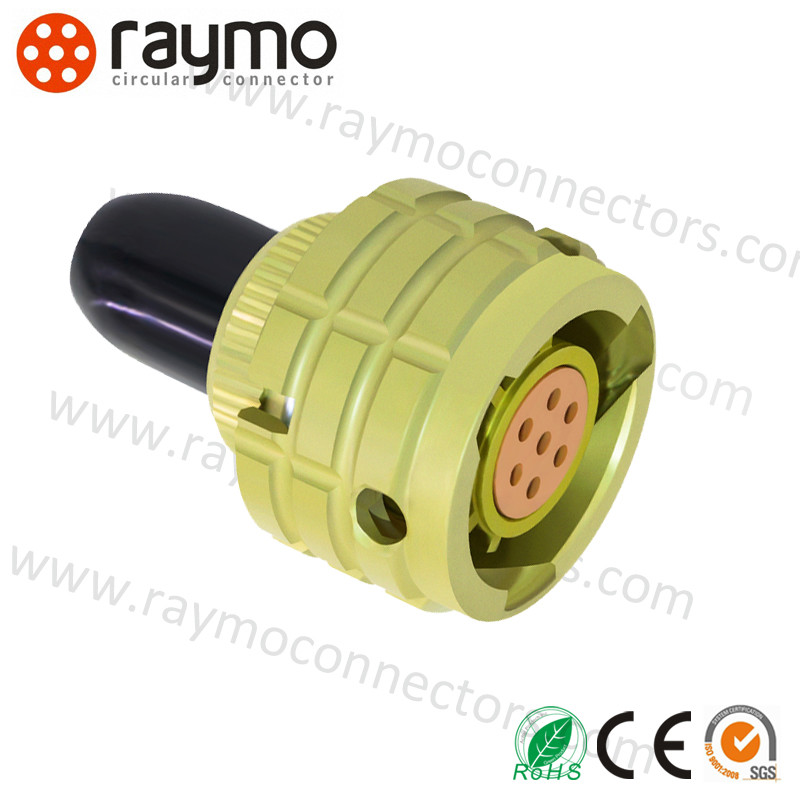

Các bộ phận kết nối được sản xuất không có vỏ bọc, các ổ cắm có vỏ bọc bằng nhựa thẳng.
Các sơ đồ bố trí chân cắm, số lượng và đường kính chân cắm được trình bày trong bảng 1.
Lớp phủ chân cắm trong đầu nối: ỐNG-BS-1 - bạc, ỐNG-BS-2 - vàng.
Đầu nối được sản xuất cho việc lắp đặt bên trong trong mọi điều kiện khí hậu
phù hợp với các yêu cầu kỹ thuật của BR0.364.030 TU, (lắp đặt "5").
| Chỉ số | Giá trị |
| Điện trở tiếp xúc | ≤5mΩ |
| Điện trở cách điện | ≥1000MΩ (Trong điều kiện bình thường) |
| Nhiệt độ môi trường | - 60°C~85°C |
| Rung động | 1-5000HZ 20g |
| Va đập | 1000g (một lần); 100g (nhiều lần); |
| Đường kính chân cắm | Φ1.0mm |
| Tuổi thọ cơ học | Cắm và rút 250 lần |
| Thời gian hoạt động | 5000 giờ |
| Kích thước vỏ tiêu chuẩn | Số lượng chân cắm | Dòng điện hoạt động của một chân cắm (A) | Tổng dòng điện (A) | Điện áp hoạt động (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Tròn | Lưỡi lê | Siêu nhỏ | 1 Mạ bạc, 2 Mạ vàng | Số lượng chân cắm / Kích thước vỏ tiêu chuẩn | B - Ổ cắm vuông (chân đực), P - Phích cắm tròn (chân cái) | 1. Không có phụ kiện đuôi 2. Có phụ kiện đuôi thẳng không che chắn | Vị trí khóa | Mọi thời tiết |
| Số hiệu bộ phận Nga | Số hiệu bộ phận Trung Quốc | Số hiệu bộ phận Amphenol |
| ỐNG-BS-1-4/10-B1-1-B | OHS-BC-1-4/10-B1-1-B | ONTS-BS-1-4/10-V1-1-V |
| ỐNG-BS-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B | ONTS-BS-1-7/12-V1-1-V |
| ỐNG-BS-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B | ONTS-BS-1-10/14-V1-1-V |
| ỐNG-BS-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B | ONTS-BS-1-19/18-V1-1-V |
| ỐNG-BS-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B | ONTS-BS-1-32/22-V1-1-V |
| ỐNG-BS-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B | ONTS-BS-1-50/27-V1-1-V |
| Số hiệu bộ phận Nga | Số hiệu bộ phận Trung Quốc | Số hiệu bộ phận Amphenol |
| ỐNG-BS-1-4/10-P12-1-B | OHS-BC-1-4/10-P2-1-B | ONTS-BS-1-4/10-R12-1-V |
| ỐNG-BS-1-7/12-P12-1-B | OHS-BC-1-7/12-P2-1-B | ONTS-BS-1-7/12-R12-1-V |
| ỐNG-BS-1-10/14-P12-1-B | OHS-BC-1-10/14-P2-1-B | ONTS-BS-1-10/14-R12-1-V |
| ỐNG-BS-1-19/18-P12-1-B | OHS-BC-1-19/18-P2-1-B | ONTS-BS-1-19/18-R12-1-V |
| ỐNG-BS-1-32/22-P12-1-B | OHS-BC-1-32/22-P2-1-B | ONTS-BS-1-32/22-R12-1-V |
| ỐNG-BS-1-50/27-P12-1-B | OHS-BC-1-50/27-P2-1-B | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED với tư cách là một chuyên gia trong thiết kế và sản xuất tất cả các loại đầu nối và cáp đặc biệt, đã tích lũy kinh nghiệm phong phú trong việc phát triển và sản xuất các loại cáp và bộ chuyển đổi đầu nối liên quan. Với cáp RED/Teradek Bond/ARRI Camera, cáp nguồn Canon/Sony Camera, cáp SDI, cáp USB, cáp video, cáp CCD... Chúng tôi cung cấp các dịch vụ OEM/ODM khác nhau phục vụ cho các ứng dụng và yêu cầu khác nhau.
Các sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều môi trường và ứng dụng khắc nghiệt, như thiết bị điều khiển công nghiệp, thiết bị y tế, thiết bị đo lường và kiểm tra, thiết bị âm thanh & hình ảnh và công nghiệp, v.v. Hơn nữa, nó có khả năng tương thích tuyệt vời với nhiều nhà cung cấp hàng đầu.
Chúng tôi luôn tuân thủ tinh thần đổi mới, tiếp tục giới thiệu các dòng sản phẩm mới bao gồm M5, M8, M9, M12, M16, M23 và các đầu nối dữ liệu khác. Với chứng nhận IP68, ISO9001, Rohs, CE, REACH được phê duyệt.
Tất cả các đầu nối có thể được tùy chỉnh theo yêu cầu của khách hàng!
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ toàn diện cho đầu nối đẩy kéo tròn của chúng tôi. Đội ngũ của chúng tôi có kinh nghiệm cao trong việc cung cấp các giải pháp kỹ thuật cho nhiều ứng dụng khác nhau.
Đội ngũ của chúng tôi sẵn sàng hỗ trợ khách hàng lắp đặt, khắc phục sự cố và sửa chữa. Chúng tôi cũng cung cấp hỗ trợ tại chỗ và đào tạo để đảm bảo khách hàng có thể sử dụng sản phẩm một cách tối ưu nhất.
Chúng tôi cam kết cung cấp dịch vụ khách hàng xuất sắc và đội ngũ của chúng tôi sẵn sàng phục vụ 24/7 để trả lời mọi câu hỏi hoặc cung cấp hỗ trợ kỹ thuật.
Chúng tôi cũng cung cấp nhiều loại dịch vụ hậu mãi, chẳng hạn như gia hạn bảo hành và nâng cấp sản phẩm.
Nếu bạn có bất kỳ câu hỏi nào hoặc cần bất kỳ sự trợ giúp nào, xin đừng ngần ngại liên hệ với chúng tôi.
Q1. Tôi có thể lấy mẫu không?
Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng. Một số mẫu miễn phí, và một số mẫu phải được thanh toán trước và chi phí sẽ được hoàn lại sau đơn hàng tiếp theo.
Q2. Thời gian sản xuất thì sao?
Chúng tôi có sẵn hàng, giao hàng nhanh dưới 5.000 chiếc.
Q3. Bạn vận chuyển hàng hóa như thế nào và mất bao lâu để đến nơi?
Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx, TNT, SF hoặc EMS. Thường mất 3-5 ngày để đến nơi.
Q4. OEM có sẵn không?
Có. Chúng tôi có kinh nghiệm phong phú và khả năng tốt để đưa thiết kế và ý tưởng của bạn vào sản phẩm thực tế, thông thường mất khoảng 20 đến 30 ngày cho sản phẩm mới từ thiết kế khuôn đến sản xuất cuối cùng.
