| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RAYMO |
| Chứng nhận: | CE/ROHS/REACH/SGS/ISO9001 |
| Số mô hình: | О--1-7/12-81-1- cùng |
| Số lượng đặt hàng tối thiểu: | 5pcs |
| Giá bán: | 3-5USD |
| chi tiết đóng gói: | Túi PE và thùng carton |
| Thời gian giao hàng: | 5-7 ngày làm việc |
| Khả năng cung cấp: | 50000pcs/tháng |
| Loạt: | OHS Series Bayonet Ultra-Small Connector | Số mô hình: | OHS-BC-1-4/10-B1-1-1-B |
|---|---|---|---|
| Kích cỡ vỏ: | 10.12.14.18.22.27 | Liên lạc: | 4.7.10.19.32.50 |
| Phương thức kết nối: | Kết nối lưỡi lê | Vật liệu vỏ: | Điều trị anodized bề mặt hợp kim nhôm |
| Vật liệu liên hệ: | Hợp kim đồng với mạ vàng/bạc | người cách điện: | Bakelite |
| Phần cuối: | Hàn | Nhiệt độ môi trường: | -60 đến +200 ° C |
| Sycle Life: | 500 lần | ||
| Làm nổi bật: | Đầu nối sê-ri о-1 (2),ОНЦ-БС-1-4/10-P12-1-B,Đầu nối ОНЦ-БС-1-4/10-P12-1-B |
||
Tất cả các loại đầu nối tròn từ nhà sản xuất OEM tại Trung Quốc
ОНЦ-БС-1(2) Đầu nối điện tròn dòng OHS, phương pháp kết nối sử dụng kết nối lưỡi lê, dạng kết nối cuối của bộ phận tiếp xúc là hàn, sản phẩm có đặc điểm kết nối và tách rời nhanh chóng, kích thước nhỏ, mật độ cao, chống chịu môi trường tốt, độ tin cậy cao, ổ cắm không có phụ kiện đuôi, phích cắm có thể có phụ kiện đuôi nhựa thẳng, phù hợp với mạch DC AC.
Đồng thời, nó có thể được kết hợp và thay thế với các bộ phận gốc của dòng ОНЦ-БС-1(2) của Nga.
Соединители ОНЦ-БС-1(2) предназначены для работы в электрических цепях постоянного,
, переменного (частотой до 3 МГц) и импульсного токов.

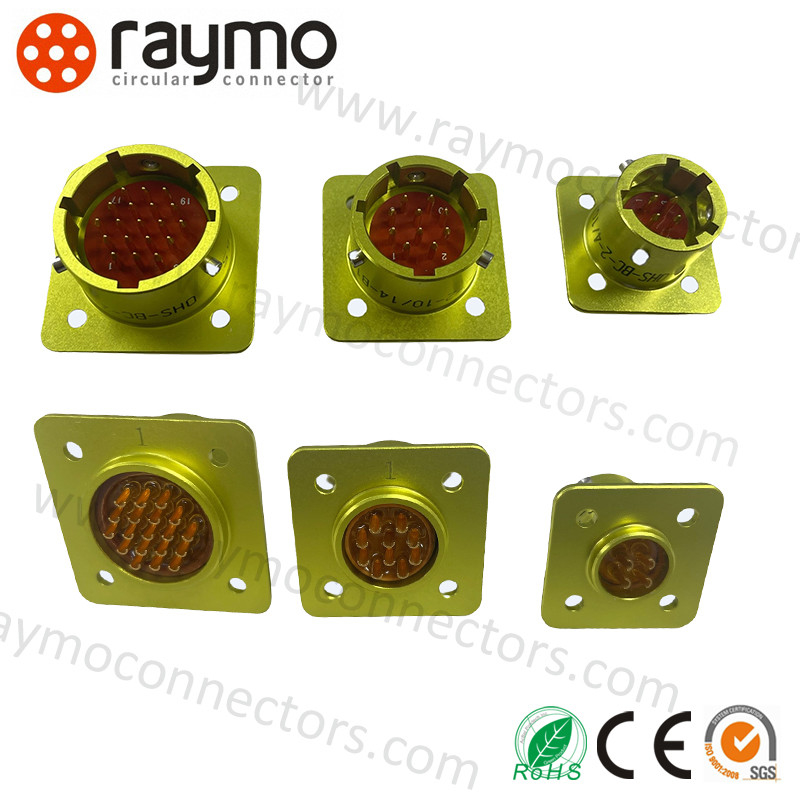

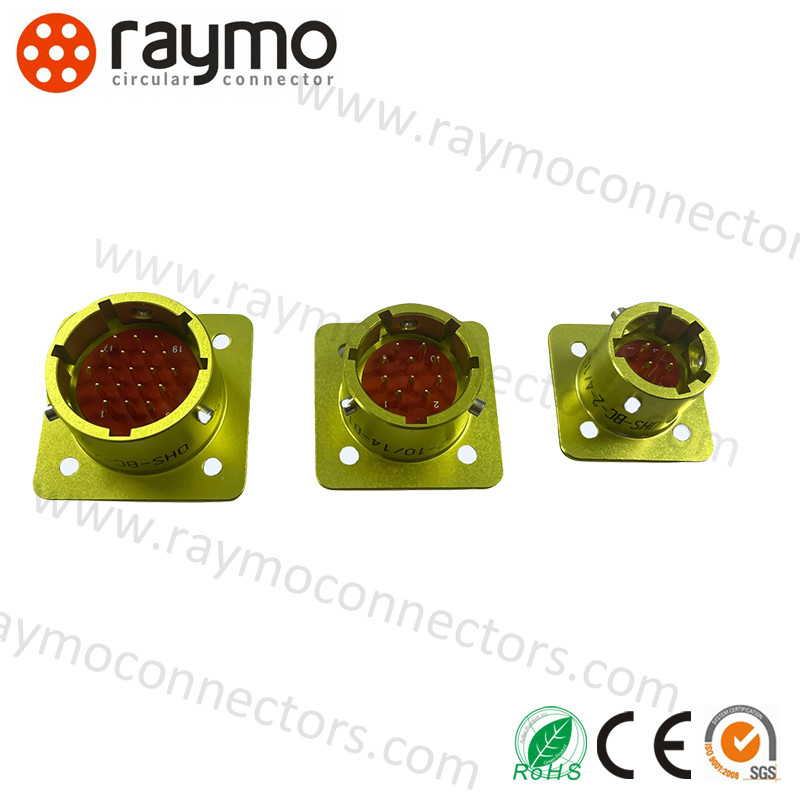

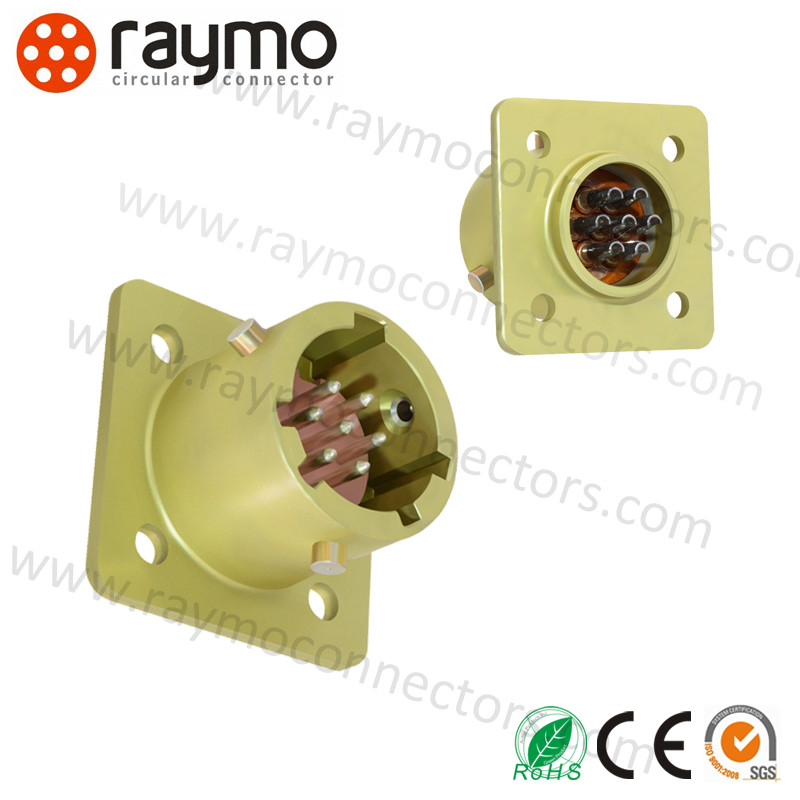

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
| Chỉ số | Giá trị |
| Điện trở tiếp xúc | ≤5mΩ |
| Điện trở cách điện | ≥1000MΩ (Trong điều kiện bình thường) |
| Nhiệt độ môi trường | - 60°C~85°C |
| Rung động | 1-5000HZ 20g |
| Va đập | 1000g(một lần);100g(nhiều lần); |
| Đường kính tiếp điểm | Φ1.0mm |
| Tuổi thọ cơ học | Cắm và rút 250 lần |
| Giờ làm việc | 5000 giờ |
| Kích thước vỏ tiêu chuẩn | Số lượng tiếp điểm | Dòng điện làm việc đơn tiếp điểm (A) | Tổng dòng điện (A) | Điện áp hoạt động (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Tròn | Lưỡi lê | Siêu nhỏ | 1 Mạ bạc, 2 Mạ vàng | Số lượng tiếp điểm / Kích thước vỏ tiêu chuẩn | B - Ổ cắm vuông (chốt), P - Phích cắm tròn (ổ cắm) | 1. Không có phụ kiện đuôi 2. Có phụ kiện đuôi thẳng không che chắn | Vị trí khóa | Chống chịu mọi thời tiết |
| Số hiệu bộ phận Nga | Số hiệu bộ phận Trung Quốc | Số hiệu bộ phận Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| Số hiệu bộ phận Nga | Số hiệu bộ phận Trung Quốc | Số hiệu bộ phận Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED với tư cách là một chuyên gia trong thiết kế và sản xuất tất cả các loại đầu nối và cáp đặc biệt, đã tích lũy được kinh nghiệm phong phú trong việc phát triển và sản xuất các loại cáp và bộ chuyển đổi đầu nối liên quan. Với cáp RED/Teradek Bond/ARRI Camera, cáp nguồn Canon/Sony Camera, cáp SDI, cáp USB, cáp video, cáp CCD... Chúng tôi cung cấp các dịch vụ OEM/ODM khác nhau phục vụ cho các ứng dụng và yêu cầu khác nhau.
Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều môi trường và ứng dụng khắc nghiệt, như thiết bị điều khiển công nghiệp, thiết bị y tế, thiết bị đo lường và kiểm tra, thiết bị âm thanh & hình ảnh và công nghiệp, v.v. Hơn nữa, nó có khả năng tương thích tuyệt vời với nhiều nhà cung cấp hàng đầu.
Chúng tôi luôn tuân thủ tinh thần đổi mới, tiếp tục giới thiệu các dòng sản phẩm mới bao gồm M5, M8, M9, M12, M16, M23 và các đầu nối dữ liệu khác. Với chứng nhận IP68, ISO9001, Rohs, CE, REACH được phê duyệt.
Tất cả các đầu nối có thể được tùy chỉnh theo yêu cầu của khách hàng!
