Đầu nối siêu nhỏ dạng lưỡi lê dòng OHS-BC-1(2) Vỏ kích thước 12 7 chân cắm cái có tùy chọn đính kèm đuôil)-OHS-BC-1-7/12-P12-1-B
Mô tả sản phẩm Công nghiệpOHS-BC-1(2) ĐẦU NỐI:
OHS-BC-1(2)
Đầu nối siêu nhỏ dạng lưỡi lê dòng OHS chủ yếu áp dụng công nghệ đầu nối của Nga. Loại đầu nối này được sử dụng rộng rãi trong các mạch DC và AC của các thiết bị điện, radio và điều khiển khác nhau. Nó bao gồm phích cắm và ổ cắm, với các vị trí khóa đa cấp để lắp đặt. Chế độ ghép nối của đầu nối là loại lưỡi lê. Ổ cắm không có đính kèm đuôi và phích cắm có đính kèm đuôi nhựa thẳng. Đồng thời, nó có thể được kết hợp và thay thế cho các bộ phận gốc của dòng OHS-BC-1(2) của Nga.
Đầu nối OHS-BC-1(2) được thiết kế để hoạt động trong các mạch điện một chiều,
xoay chiều (thường lên đến 3 MHz) và dòng điện xung.
Đầu nối OHS-BC-1(2) bao gồm các phích cắm có vỏ bọc và các ổ cắm không có vỏ bọc để lắp đặt khối lượng lớn, có nhiều vị trí phân cực của vỏ,
bảo vệ khỏi sự cố không được quy định.
Khớp nối của đầu nối là dạng lưỡi lê.
Các phích cắm được sản xuất không có vỏ, các ổ cắm có vỏ nhựa thẳng.
Sơ đồ bố trí các chân tiếp xúc, số lượng và đường kính chân tiếp xúc được trình bày trong Bảng 1.
Lớp phủ chân tiếp xúc trong đầu nối: OHS-BC-1 - bạc, OHS-BC-2 - vàng.
Đầu nối được sản xuất để lắp đặt bên trong trong điều kiện hoạt động
tuân thủ các yêu cầu kỹ thuật BR0.364.030 TU, (phần đính kèm "5").

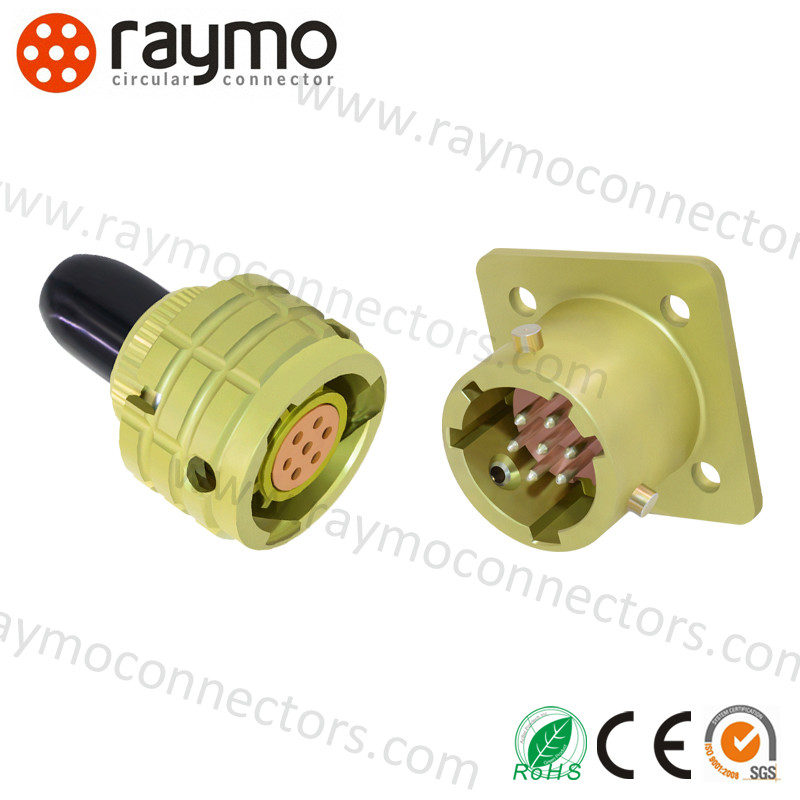

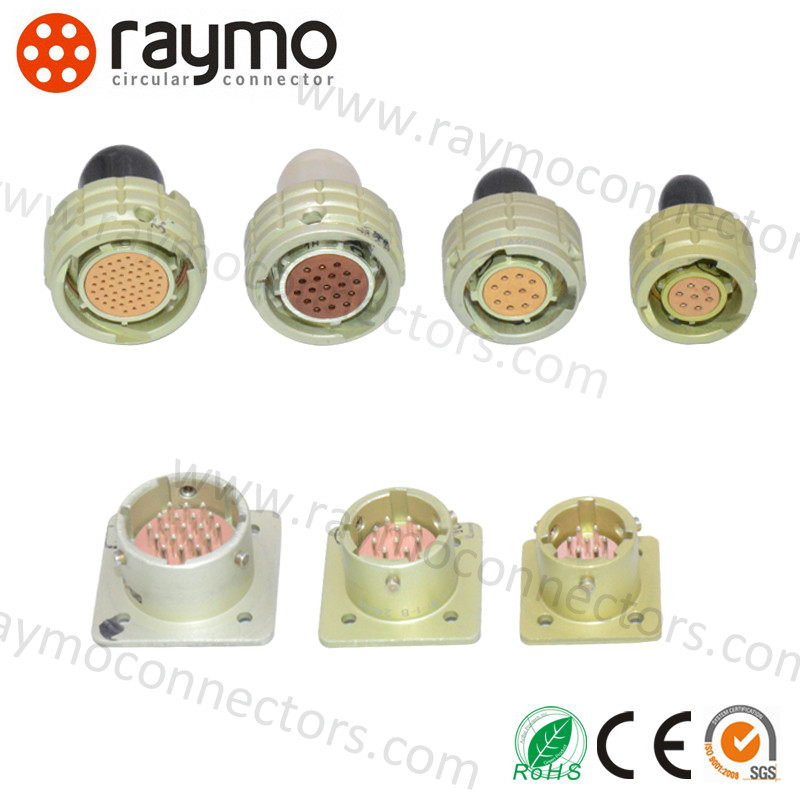

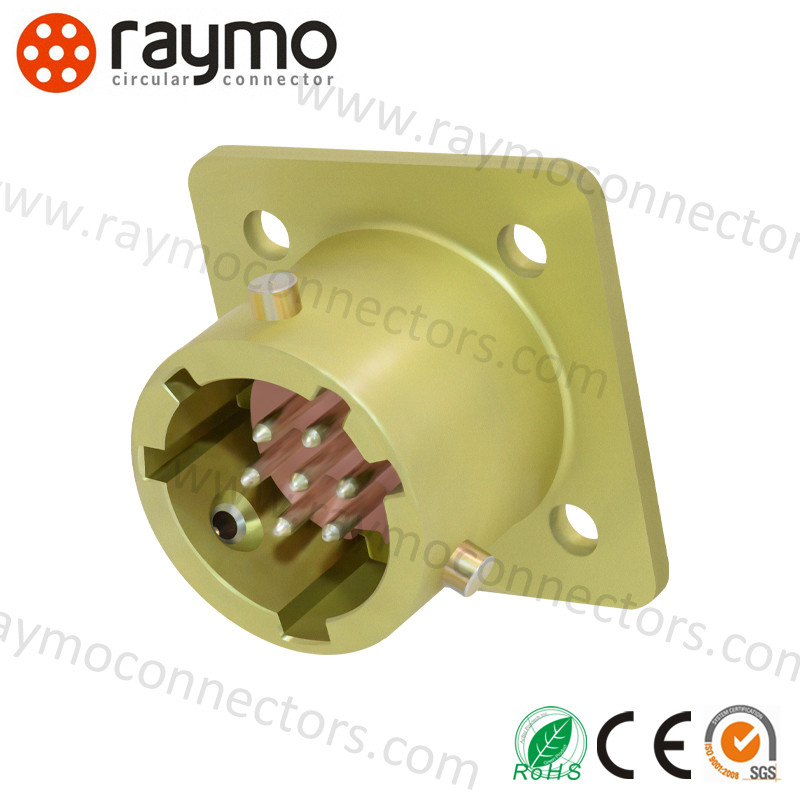

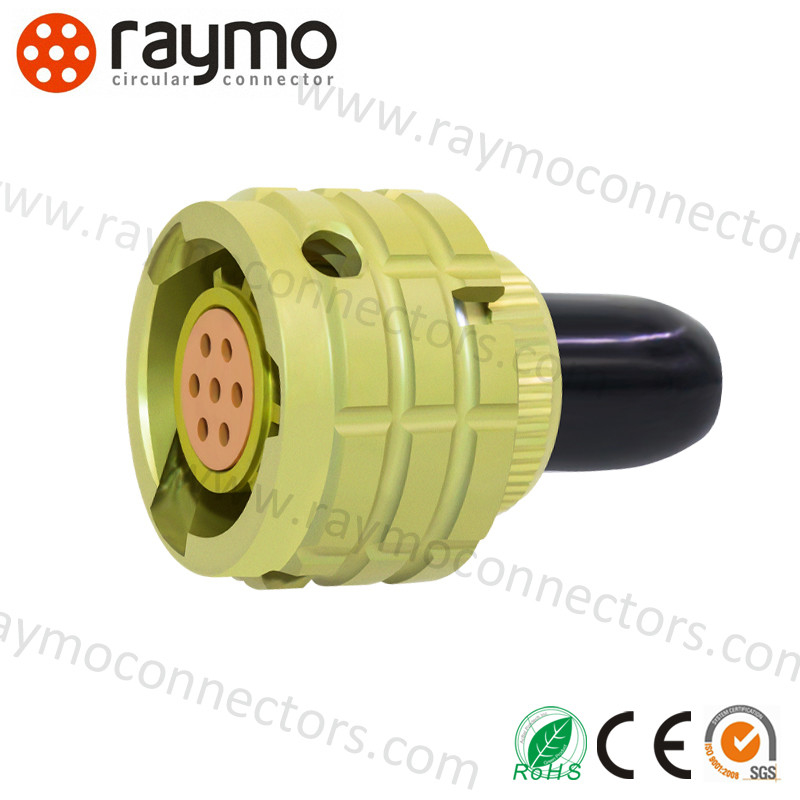

Ảnh sản phẩm
Bảng dữ liệu sản phẩm
Đầu nối điện siêu nhỏ dòng OHS
|
| Kích thước vỏ tiêu chuẩn |
|
| Kích thước vỏ tiêu chuẩn |
| Giá trị | Điện trở tiếp xúc |
| ≤5mΩ | Điện trở cách điện |
| ≥1000MΩ (Trong điều kiện bình thường) | Nhiệt độ môi trường |
| - 60°C~85°C | Rung động |
| 1-5000HZ 20g | Va đập |
| 1000g (một lần); 100g (nhiều lần); | Đường kính chân tiếp xúc |
| Φ1.0mm | Tuổi thọ cơ học |
| Cắm và rút 250 lần | Thời gian làm việc |
| 5000 giờ | Bảo hành |
| 15 năm | 2. Dòng điện làm việc, Điện áp hoạt động |
|
| Kích thước vỏ tiêu chuẩn | Kích thước vỏ tiêu chuẩn | Kích thước vỏ tiêu chuẩn | Kích thước vỏ tiêu chuẩn |
| Số lượng chân tiếp xúc | Dòng điện làm việc đơn lẻ (A) | Tổng dòng điện (A) | Điện áp hoạt động (V) | 10 |
| 3 | 3.7 | 15 | 250 | Số hiệu bộ phận Nga |
| 7 | 3.1 | 22 | 32 | Số hiệu bộ phận Nga |
| 10 | 3 | 30 | 250 | Số hiệu bộ phận Nga |
| 19 | 2.1 | 40 | 250 | Số hiệu bộ phận Nga |
| 32 | 1.8 | 60 | 250 | Số hiệu bộ phận Nga |
| 50 | 1.5 | 75 | 250 | Số hiệu bộ phận Nga |

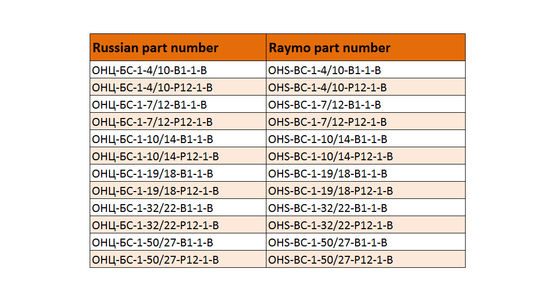

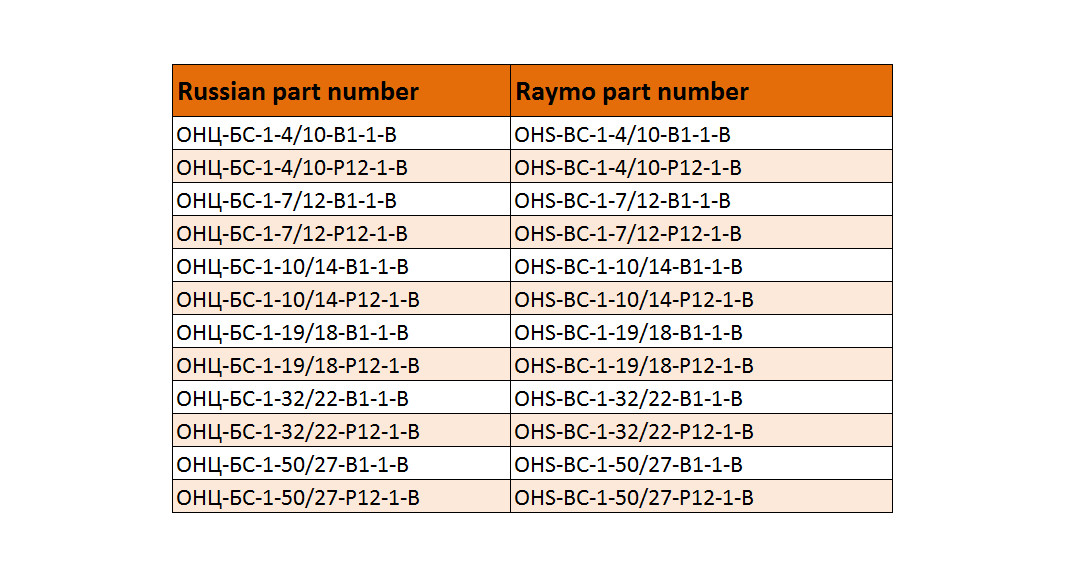

| Số hiệu bộ phận Trung Quốc | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-4/10-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| OHS-BC-1-7/12-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | OHS-BC-1-50/27-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | Số hiệu bộ phận Nga |
| Số hiệu bộ phận Trung Quốc | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | OHS-BC-1-50/27-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | Câu hỏi thường gặp |
Câu hỏi thường gặp về đầu nối OHS của Nga
1.
Tôi có thể đặt hàng mẫu không?Có, chào mừng bạn đặt hàng mẫu Đầu nối 2PM của Nga để kiểm tra và đánh giá chất lượng.
2. Điều khoản thanh toán của bạn là gì?
Thông thường, chúng tôi chấp nhận T/T. Đối với các đơn hàng thông thường, thời hạn thanh toán là đặt cọc 30%, số dư thanh toán trước khi giao hàng.
3. Thời gian giao hàng là bao lâu?
Thông thường mất 10 ngày sau khi nhận được thanh toán tạm ứng.
4.
Điều khoản đóng gói của bạn là gì?Đầu tiên được đóng gói trong túi nhựa, sau đó trong hộp nhỏ, cuối cùng là trong các thùng carton trung tính lớn.
5.
Thời gian bảo hành là bao lâuMột năm sau khi giao hàng.
