| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RAYMO |
| Số mô hình: | О--1 (2) |
| Số lượng đặt hàng tối thiểu: | 5 |
| Giá bán: | USD25 |
| Thời gian giao hàng: | 5-8 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | 2000pcs |
| Làm nổi bật: | Đầu nối ONC-BS-1-7/12-B1-1-B,Đầu nối siêu nhỏ kiểu lưỡi lê ONC-BS-1(2),Đầu nối siêu nhỏ kiểu lưỡi lê 7 chân |
||
|---|---|---|---|
Mô tả nhân viên quân sựONЦ-БС-1(2)Các kết nối:
ONЦ-БС-1(2)
OHS series bayonet ultra-small connector chủ yếu sử dụng công nghệ kết nối Nga.Nó bao gồm các nút và ổ cắm, với các vị trí phím đa cấp để lắp đặt. Chế độ nối của đầu nối là kiểu bayonet. Cổng không có cắm đuôi và phích có cắm đuôi nhựa thẳng.Đồng thời, nó có thể được kết hợp và trao đổi với các bộ phận gốc của loạt ОНЦ-БС-1(2) của Nga.
Kết nối ONC-BS-1 ((2), được thiết kế để làm việc trong các chuỗi điện liên tục,
biến (tần số lên đến 3 MHz) và điện xung.
Các đầu nối ONC-BS-1))) 2 bao gồm các cắm thiết bị kín và cáp không kín
Rozetki cho lắp đặt khối lượng, có đa sợi phân cực thân, bảo vệ
Từ việc không được phép tham gia.
Kết nối các kết nối.
Cọp được sản xuất không có vỏ, rozet với vỏ nhựa thẳng.
Các sơ đồ vị trí của các ống dẫn, số lượng và đường kính của các ống dẫn được đưa ra trong bảng 1.
Khung kết nối: ONS-BS-1 - bạc, ONS-BS-2 vàng.
Máy kết nối được sản xuất cho lắp đặt bên trong trong tất cả các khí hậu
phù hợp với các điều kiện kỹ thuật BR0.364.030 TU, (được nhận 5).
| Loại kết nối | Chất chứa |
| Loại liên lạc | Nam giới |
| Số lượng các vị trí | 7 Pin |
| Kích thước vỏ | 12 |
| Tài liệu liên lạc | Hợp kim đồng cốc vàng/bạc mạ |
| Vật liệu cách nhiệt | PPS |
| Vật liệu vỏ | Phương pháp xử lý bề mặt anodized của hợp kim nhôm, Zinc Alloy Nickel Plating (thông nghiệp) |
| Kích thước liên lạc | Φ1.0 |
| Dòng điện tối đa mỗi lần tiếp xúc | 3.1A |
| Tổng số dòng tiền | 22A |
| Năng lượng định số | 250V |
| Kháng tiếp xúc | ≤5MΩ |
| Kết thúc liên lạc | Đuất |
| Loại kết nối | Kết nối bayonet |
| Số lượng của các loại bỏ và thêm vào | 250 |
| Nhiệt độ hoạt động | -60°C ️ +85°C |

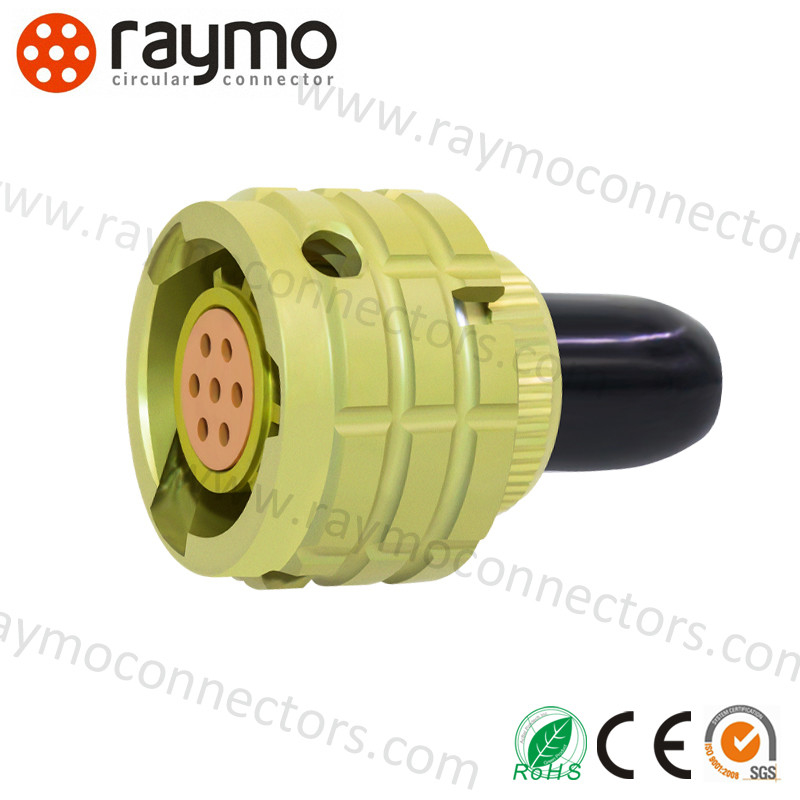

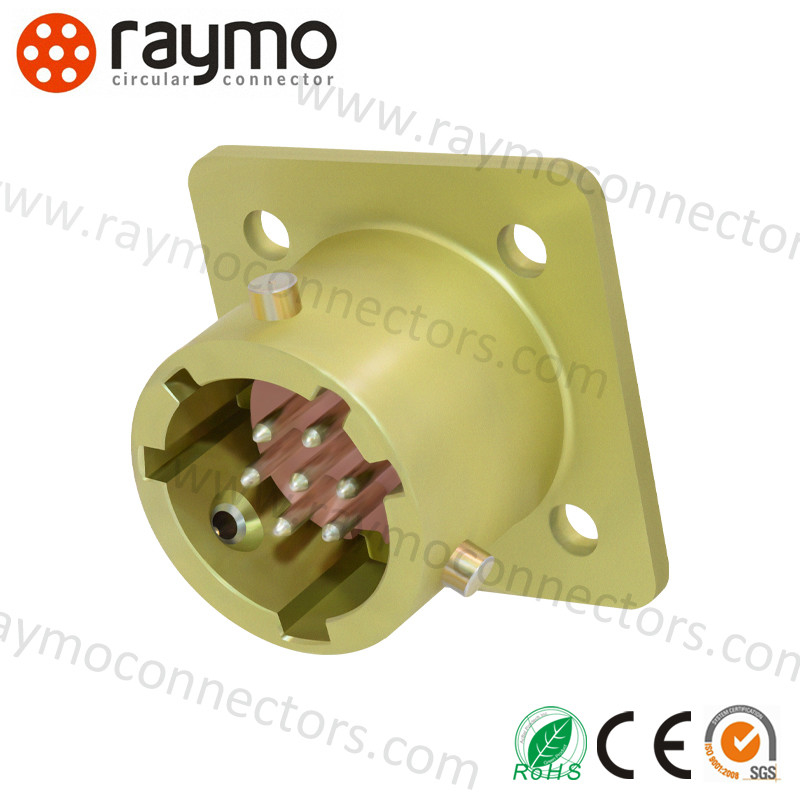

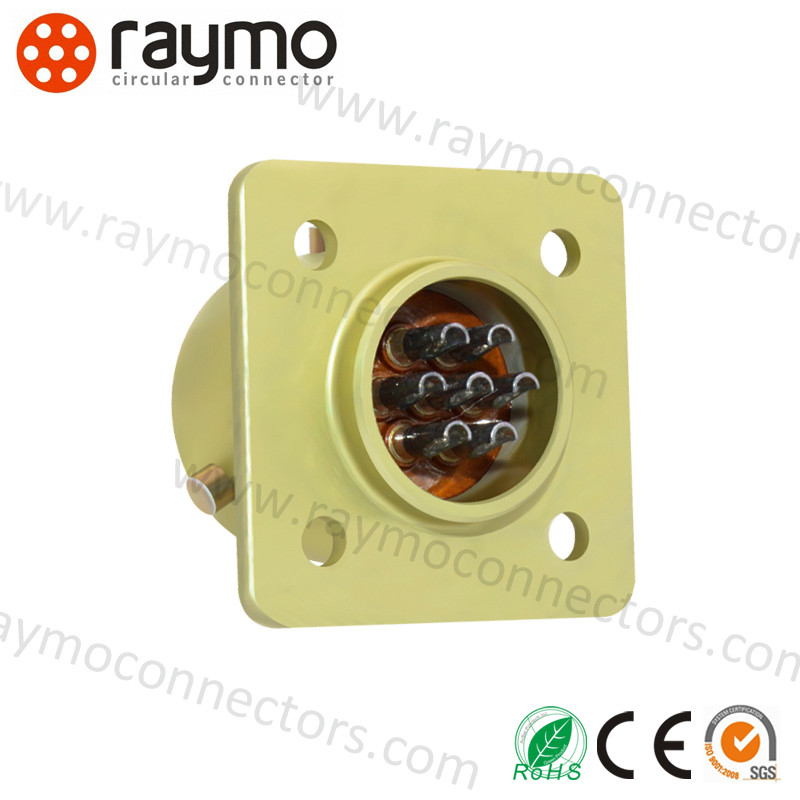

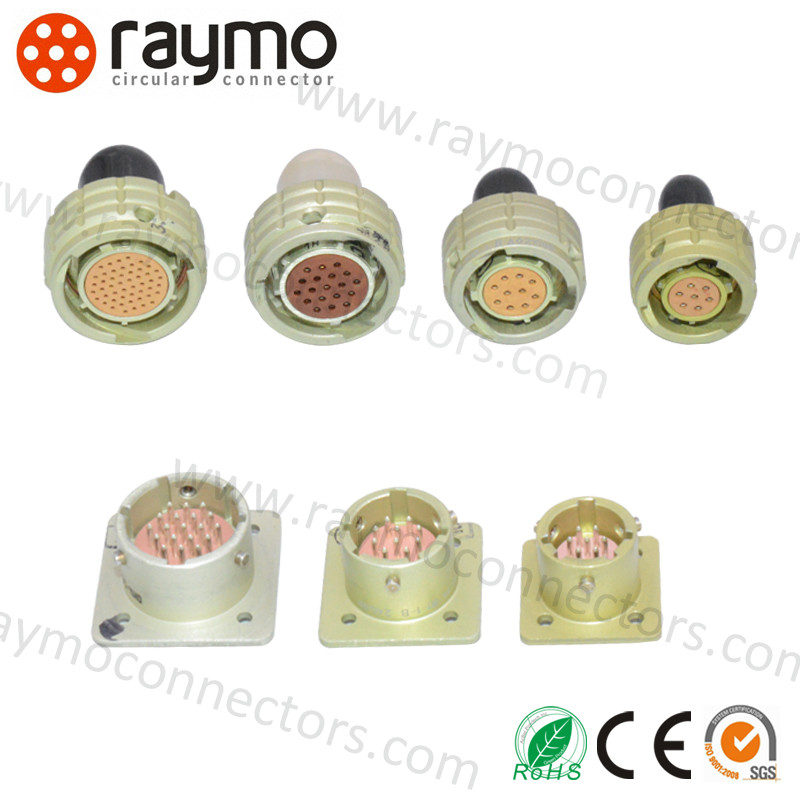

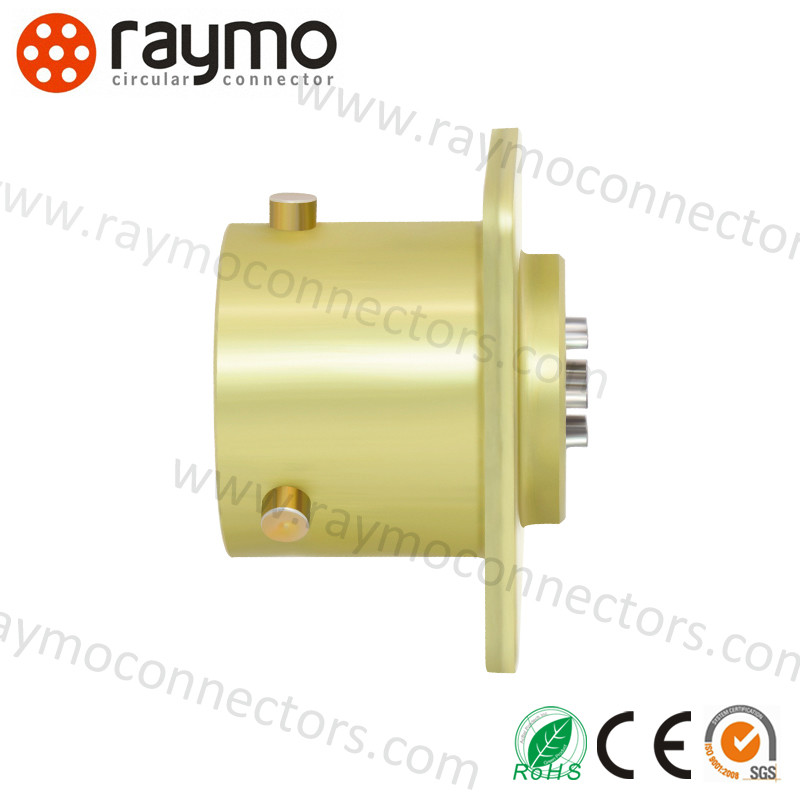

Hình ảnh thực tế
Bảng ngày của Prcts
|
Bộ kết nối điện siêu nhỏ dòng OHS |
|
|
1Các chỉ số kỹ thuật |
|
|
Chỉ số |
Giá trị |
|
Kháng tiếp xúc |
≤5mΩ |
|
Kháng cách nhiệt |
≥ 1000MΩ (dưới điều kiện bình thường) |
|
Nhiệt độ môi trường |
- 60°C~85°C |
|
Vibration (sự rung động) |
1-5000HZ 20g |
|
Tác động |
1000g (một lần); 100g (nhiều lần); |
|
Chiều kính liên lạc |
Φ1.0mm |
|
Cuộc sống cơ khí |
Đặt và tháo 250 lần |
|
Thời gian làm việc |
5000 giờ |
|
Bảo hành |
15 năm |
|
2. Điện lực hoạt động, điện áp hoạt động |
|
|
|
|
|
Kích thước tiêu chuẩn của vỏ |
Số liên lạc |
Dòng điện làm việc liên lạc đơn (A) |
Tổng dòng điện ((A) |
Điện áp hoạt động ((V) |
|
10 |
4 |
3.7 |
15 |
250 |
|
12 |
7 |
3.1 |
22 |
250 |
|
14 |
10 |
3 |
30 |
250 |
|
18 |
19 |
2.1 |
40 |
250 |
|
22 |
32 |
1.8 |
60 |
250 |
|
27 |
50 |
1.5 |
75 |
250 |
|
Phần tiếng Nga số. |
Phần Trung Quốc số. |
|
ONЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
|
ONЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
|
ONЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
|
ONЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
|
ONЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
|
ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
| Phần tiếng Nga số. | Phần Trung Quốc số. |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В |
| ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В |
| ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В |
| ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В |
Câu hỏi thường gặp
Câu hỏi thường gặp của Russian OHS Connector
1.Tôi có thể có một đơn đặt hàng mẫu không?
Vâng, chào đón đơn đặt hàng mẫu của Nga 2PM Connector để kiểm tra và kiểm tra chất lượng.
2- Điều khoản thanh toán của anh là gì?
Thông thường, chúng tôi chấp nhận T / T, Đối với các đơn đặt hàng thường xuyên, Điều khoản thanh toán là 30% tiền gửi, số dư được thanh toán trước khi vận chuyển.
3- Thời gian giao hàng là bao lâu?
Nó thường mất 10 ngày sau khi nhận được tiền mặt.
4.Điều kiện đóng gói của anh là gì?
nó được đóng gói trong túi nhựa đầu tiên, và sau đó trong hộp nhỏ, cuối cùng trong lớn trong hộp carton trung lập.
5.Thời gian bảo hành bao lâu?
Một năm sau khi sinh.
