| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RAYMO |
| Chứng nhận: | CE/ROHS/REACH/SGS/ISO9001 |
| Số mô hình: | О-1-32/22/P12-1-B |
| Số lượng đặt hàng tối thiểu: | 1pcs |
| Giá bán: | 5.6-20.3 |
| chi tiết đóng gói: | Túi PE và thùng carton |
| Thời gian giao hàng: | 5-7 ngày làm việc |
| Khả năng cung cấp: | 50000pcs/tháng |
| Tên PRCT: | OHS Series Bayonet Ultra-Small Connector | Kích cỡ vỏ: | 10.12.14.18.22.27 |
|---|---|---|---|
| Liên lạc: | 4.7.10.19.32.50 | Phương thức kết nối: | Kết nối lưỡi lê |
| Vật liệu vỏ: | Điều trị anodized bề mặt hợp kim nhôm | Vật liệu liên hệ: | Hợp kim đồng với mạ vàng/bạc |
| người cách điện: | Bakelite | Phần cuối: | Hàn |
| Nhiệt độ môi trường: | -60 đến +200 ° C | Sycle Life: | 500 lần |
| Làm nổi bật: | О-1-32/22/P12-1-B,Ổ cắm đực đầu nối OHS,Đầu nối OHS 32 Pin |
||
Р о о, о Voi, о ч ц н Р о и Р о-б-и В, о о . Д О о р р О о о н н н н Э О к н п

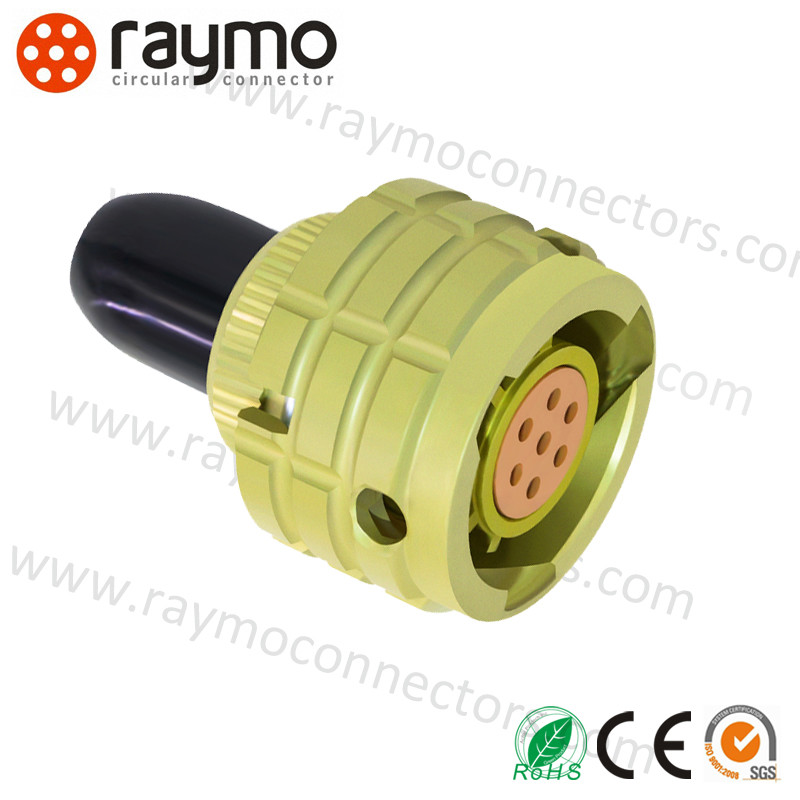

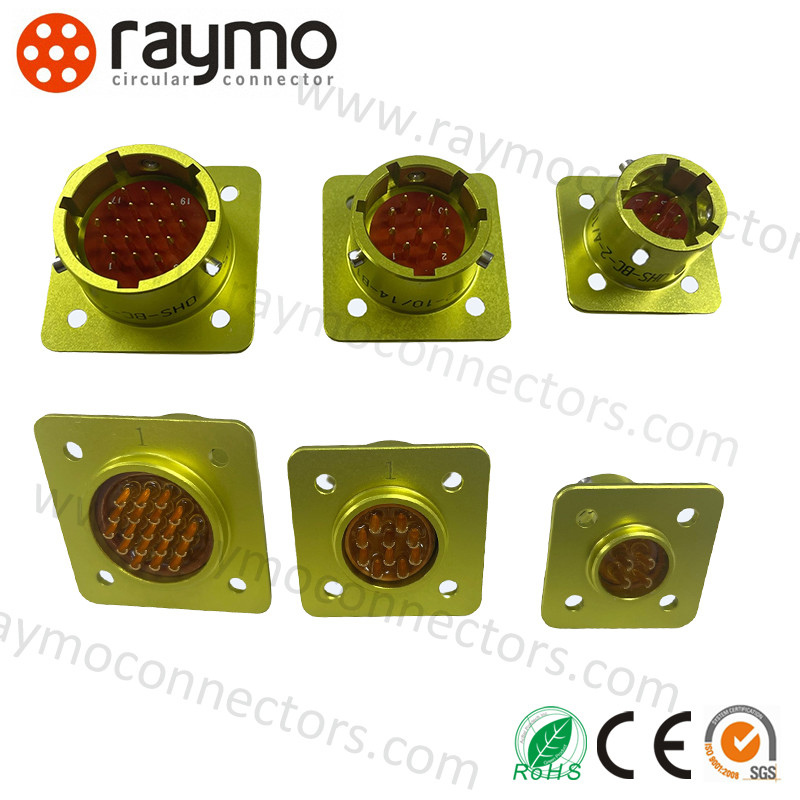

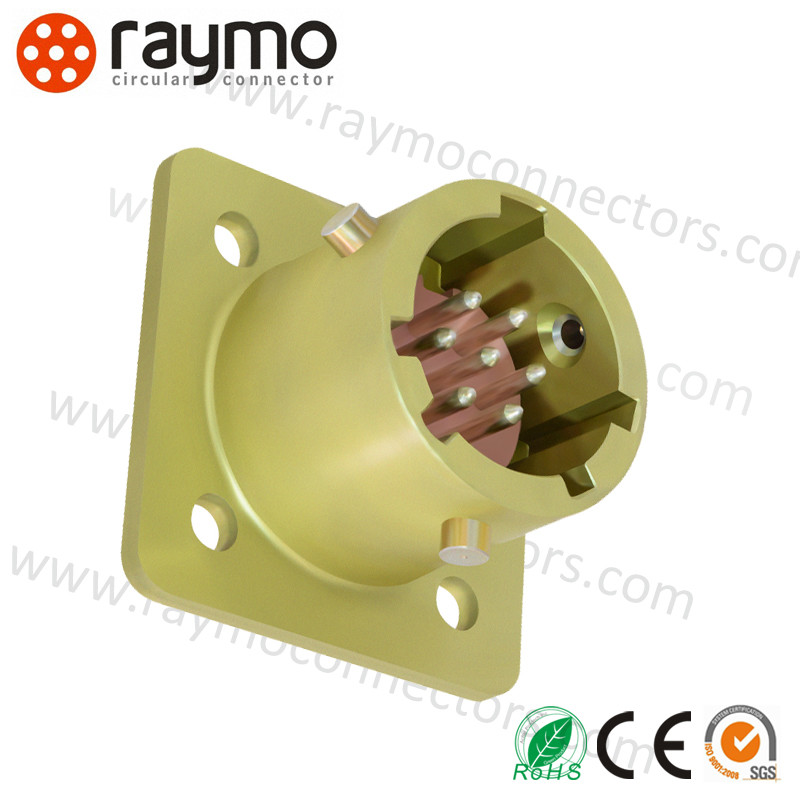

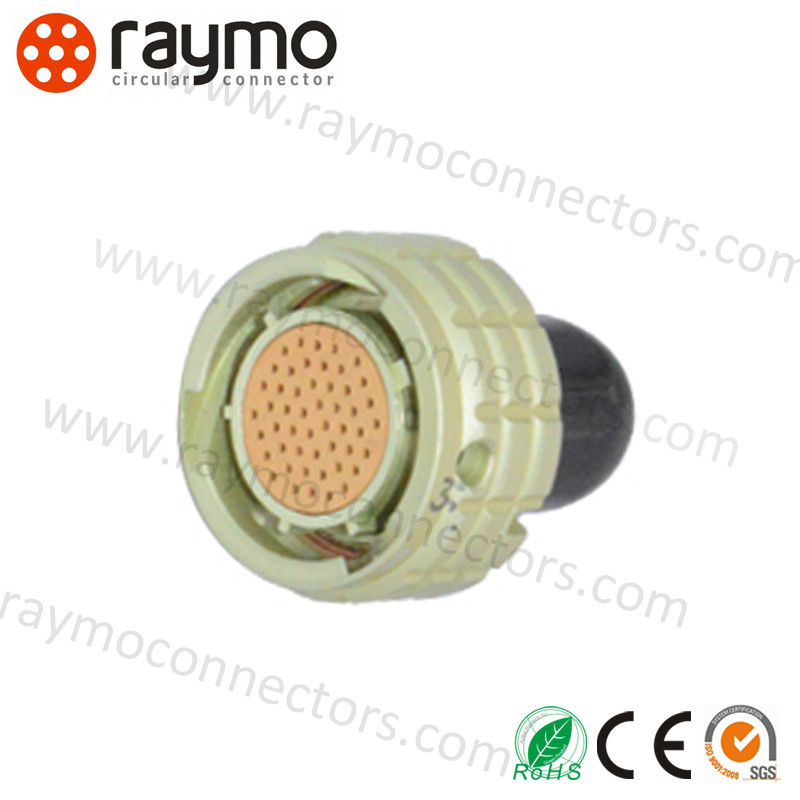

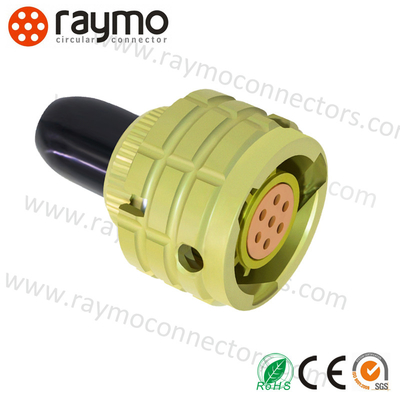

О--1 (2) Đầu nối điện tròn OHS Series, phương pháp kết nối áp dụng kết nối Bayoness, hình thức kết nối cuối bộ phận tiếp xúc được hàn, PRCT có các đặc điểm của kết nối và tách nhanh, kích thước nhỏ, mật độ cao, điện trở môi trường tốt, độ tin cậy cao, ổ cắm không có phần đuôi, phích cắm có thể lấy phần đính kèm bằng nhựa thẳng, phù hợp với mạch DC AC.
Đồng thời, nó có thể được kết hợp và hoán đổi với các phần ban đầu của sê-ri tiếng Nga-1 (2).
| Chỉ báo | Giá trị |
| Tiếp xúc với điện trở | ≤5mΩ |
| Điện trở cách nhiệt | ≥1000mΩ (trong điều kiện bình thường) |
| Nhiệt độ môi trường | - 60 ° C ~ 85 ° C. |
| Rung động | 1-5000Hz 20g |
| Sự va chạm | 1000g (một lần); 100g (nhiều lần); |
| Đường kính tiếp xúc | 1,0mm |
| Cuộc sống cơ học | Chèn và rút phích cắm 250 lần |
| Giờ làm việc | 5000 giờ |
| Kích thước tiêu chuẩn vỏ | Số liên lạc | Dòng điện làm việc liên hệ duy nhất (a) | Tổng dòng điện (a) | Điện áp hoạt động (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1 (2) | 4 (10) | B (p) | 1 (2) | 1 (2,3) | B |
| Hình tròn | Lưỡi lê | Siêu nhỏ | 1 tấm bạc, 2 lớp vàng | Số liên lạc / kích thước tiêu chuẩn vỏ | B - Khoa bình phương (PIN), P - CRUPULAL (ổ cắm) | 1. Không có phần đính kèm đuôi 2. Với phần đính kèm đuôi thẳng không được che chở | Vị trí chính | Tất cả thời tiết |
| Phần Nga số | Raymo Phần số | Amphenol Phần số |
| О--1-4/10-61-1- cùng | OHS-BC-1-4/10-B1-1- cùng | ONTS-BS-1-4/10-V1-1-V |
| О--1-7/12-81-1- cùng | OHS-BC-1-7/12-B1-1- cùng | ONTS-BS-1-7/12-V1-1-V |
| О--1-10/14-61-1- cùng | OHS-BC-1-10/14-B1-1- cùng | ONTS-BS-1-10/14-V1-1-V |
| О--1-19/18-81-1- cùng | OHS-BC-1-19/18-B1-1- cùng | ONTS-BS-1-19/18-V1-1-V |
| О-1-32/22-81-1- cùng | OHS-BC-1-32/22-B1-1- cùng | ONTS-BS-1-32/22-V1-1-V |
| О--1-50/27-81-1- cùng | OHS-BC-1-50/27-B1-1- cùng | ONTS-BS-1-50/27-V1-1-V |
| Phần Nga số | Raymo Phần số | Amphenol Phần số |
| О--1-4/10 -12-1- cùng | OHS-BC-1-4/10-P2-1- cùng | ONTS-BS-1-4/10-R12-1-V |
| О--1-7/12 -12-1- cùng | OHS-BC-1-7/12-P2-1- cùng | ONTS-BS-1-7/12-R12-1-V |
| О--1-10/14 -12-1- cùng | OHS-BC-1-10/14-P2-1- cùng | ONTS-BS-1-10/14-R12-1-V |
| О--1-19/18 -12-1- cùng | OHS-BC-1-19/18-P2-1- cùng | ONTS-BS-1-19/18-R12-1-V |
| О--1-32/22 -12-1- cùng | OHS-BC-1-32/22-P2-1- cùng | ONTS-BS-1-32/22-R12-1-V |
| О--1-50/27 -12-1- cùng | OHS-BC-1-50/27-P2-1- cùng | ONTS-BS-1-50/27-R12-1-V |
Công nghệ điện tử Thâm Quyến Raymo Limited như một chuyên gia trong thiết kế và sản xuất tất cả các loại kết nối và cáp đặc biệt, đã tích lũy kinh nghiệm phong phú trong phát triển và prction cho các loại cáp và bộ điều hợp đầu nối liên quan của nó.
Các PRCT của chúng tôi được sử dụng rộng rãi trong các loại môi trường và ứng dụng khắc nghiệt, như các thiết bị kiểm soát công nghiệp, thiết bị y tế, thiết bị đo lường và kiểm tra, thiết bị âm thanh & thiết bị thị giác và quân đội, v.v ... Hơn nữa, nó có khả năng tương thích tuyệt vời với nhiều nhà cung cấp hàng đầu.
Chúng tôi luôn tuân thủ tinh thần đổi mới, tiếp tục trong loạt PRCT mới bao gồm M5, M8, M9, M12, M16, M23 và các đầu nối dữ liệu khác
Chúng tôi cung cấp hỗ trợ công nghệ toàn diện và dịch vụ cho các đầu nối kéo tròn của chúng tôi. Nhóm của chúng tôi có nhiều kinh nghiệm trong việc cung cấp các giải pháp kỹ thuật cho các ứng dụng khác nhau.
Nhóm của chúng tôi có sẵn để hỗ trợ khách hàng cài đặt, khắc phục sự cố và sửa chữa. Chúng tôi cũng cung cấp hỗ trợ và đào tạo tại chỗ để đảm bảo rằng khách hàng có thể sử dụng PRCT với tiềm năng tối đa của mình.
Chúng tôi dành riêng để cung cấp dịch vụ khách hàng tuyệt vời và nhóm của chúng tôi có sẵn 24/7 để trả lời bất kỳ câu hỏi nào hoặc cung cấp hỗ trợ kỹ thuật.
Chúng tôi cũng cung cấp một loạt các dịch vụ sau bán hàng, chẳng hạn như mở rộng bảo hành và nâng cấp PRCT.
Nếu bạn có bất kỳ câu hỏi hoặc yêu cầu bất kỳ hỗ trợ nào, xin vui lòng liên hệ với chúng tôi.
Q1. Tôi có thể có một mẫu?
Có, chúng tôi hoan nghênh thứ tự mẫu để kiểm tra và kiểm tra chất lượng. Một số mẫu là miễn phí, và một số mẫu nên được thanh toán trước và chi phí sẽ được hoàn lại sau khi đặt hàng thêm.
Q2. Còn thời gian dẫn đầu thì sao?
Chúng tôi có cổ phiếu, giao hàng nhanh dưới 5.000 mảnh.
Q3. Làm thế nào để bạn vận chuyển hàng hóa và mất bao lâu để đến nơi?
Chúng tôi thường gửi bằng DHL, UPS, FedEx, TNT, SF hoặc EMS. Nó thường mất 3-5 ngày để đến.
Q4. Có sẵn OEM không?
Đúng. Chúng tôi có kinh nghiệm phong phú và khả năng tốt để đưa thiết kế và ý tưởng của bạn vào PRCT thực sự, thông thường phải mất khoảng 20 đến 30 ngày cho PRCT mới từ thiết kế khuôn đến prction cuối cùng.
Tất cả các đầu nối có thể được tùy chỉnh theo yêu cầu của khách hàng!
