| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RAYMO |
| Chứng nhận: | CE/ROHS/REACH/SGS/ISO9001 |
| Số mô hình: | О--1-19/18-B1-1-1-B |
| Số lượng đặt hàng tối thiểu: | 1pcs |
| Giá bán: | 5.6-20.3 |
| chi tiết đóng gói: | Túi PE và thùng carton |
| Thời gian giao hàng: | 5-7 ngày làm việc |
| Khả năng cung cấp: | 50000pcs/tháng |
| Tên PRCT: | OHS Series Bayonet Ultra-Small Connector | Liên lạc: | 4.7.10.19.32.50 |
|---|---|---|---|
| Kích cỡ vỏ: | 10.12.14.18.22.27 | Vật liệu vỏ: | Điều trị anodized bề mặt hợp kim nhôm |
| Phương thức kết nối: | Kết nối lưỡi lê | Vật liệu liên hệ: | Hợp kim đồng với mạ vàng/bạc |
| người cách điện: | Bakelite | Phần cuối: | Hàn |
| Nhiệt độ môi trường: | -60 đến +200 ° C | Sycle Life: | 500 lần |
| Làm nổi bật: | ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector,19pin Male Socket OHS connector,О--1-19/18-B1-1-1-B |
||

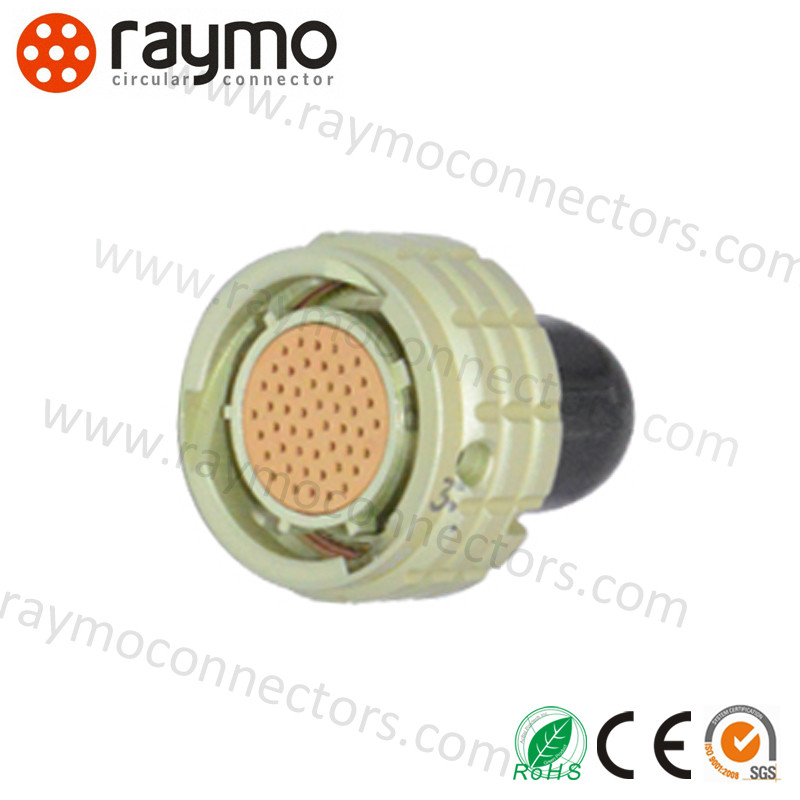

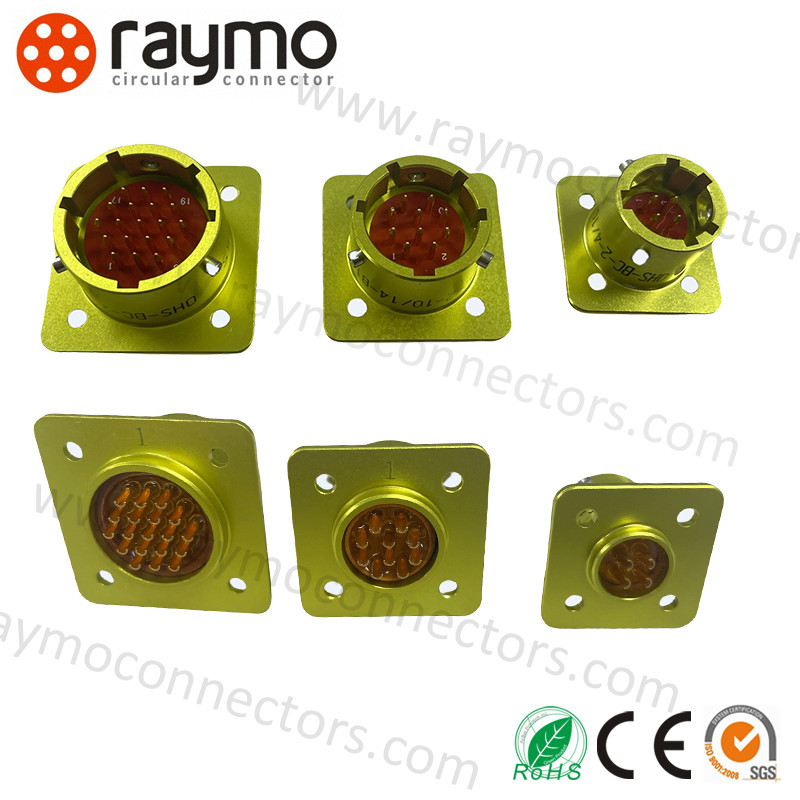

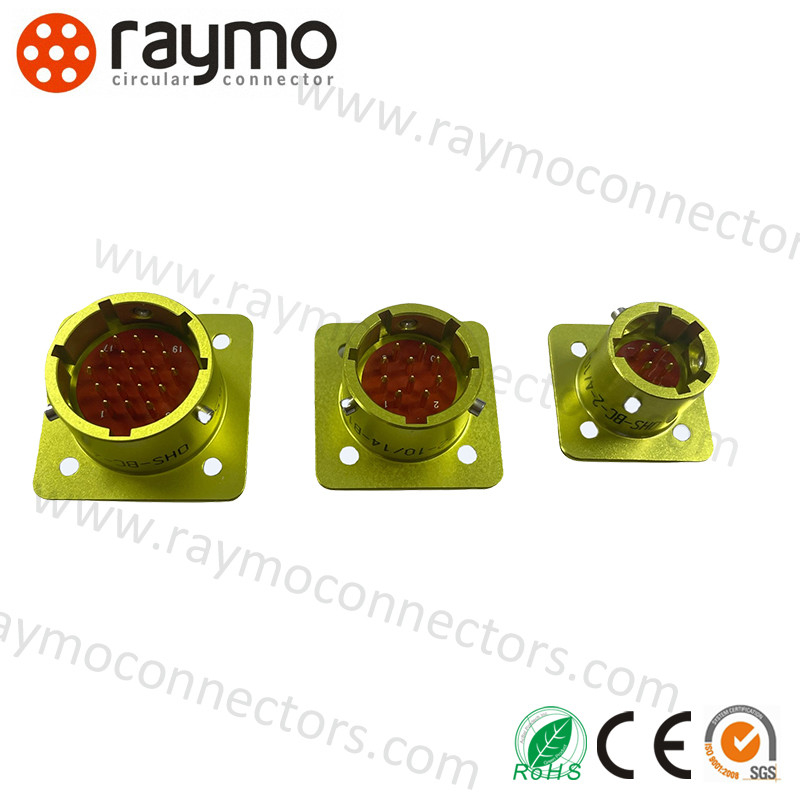

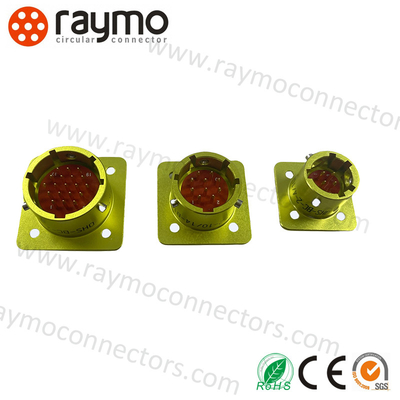

ONЦ-БС-1(2) OHS series vòng kết nối điện, phương pháp kết nối áp dụng kết nối bayonet, liên hệ phần kết nối cuối hình thức được hàn,Prct có đặc điểm kết nối và tách nhanh, kích thước nhỏ, mật độ cao, khả năng chống môi trường tốt, độ tin cậy cao, ổ cắm không có cắm đuôi, nút cắm có thể lấy cắm đuôi nhựa thẳng, phù hợp với mạch DC AC.
Đồng thời, nó có thể được kết hợp và trao đổi với các bộ phận gốc của loạt ОНЦ-БС-1(2) của Nga.
Các đầu nối ONC-BM, ONC-BS ̇ kết nối nối tay tần số thấp, trụ, lắp đặt khối lượng bên trong, với kết nối biônet, kết nối các dây chuyền với tải trọng lên đến 71A và 250V.Các thiết bị ONC-BM có đường kính đặt 10mm, 12mm, 14mm, 18mm, 22mm, 27mm, và có thể có từ 10 đến 102 ống dẫn đường kính 0,6mm.và có thể có từ 10 đến 32 liên lạc đường kính 1,0mm. Vít, nó cũng là Ốp, là phần thiết bị kín của bộ kết nối, và ổ cắm, Ốp - phần không kín của cáp.Để cải thiện chất lượng kết nối trong cấu trúc của các ổ cắm có quy định cố định bằng dây thừngChứng nhận hoạt động của các đầu nối ONS-BM, ONS-BS được cung cấp bởi công ty chúng tôi là 2 năm.Nó được chứng minh bằng các tài liệu cần thiết về chất lượng.Giá cuối cùng của các đầu nối ONC-BM, ONC-BS phụ thuộc vào số lượng, thời gian cung cấp, nhà sản xuất, quốc gia xuất xứ và hình thức thanh toán.
| Chỉ số | Giá trị |
| Kháng tiếp xúc | ≤5mΩ |
| Kháng cách nhiệt | ≥ 1000MΩ (dưới điều kiện bình thường) |
| Nhiệt độ môi trường | - 60°C~85°C |
| Vibration (sự rung động) | 1-5000HZ 20g |
| Tác động | 1000g (một lần); 100g (nhiều lần); |
| Chiều kính liên lạc | Φ1.0mm |
| Cuộc sống cơ khí | Đặt và tháo 250 lần |
| Thời gian làm việc | 5000 giờ |
| Chất vỏ tiêu chuẩn kích thước | Số liên lạc | Dòng điện làm việc liên lạc đơn (A) | Tổng dòng (A) | Điện áp hoạt động ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| Sức khỏe lao động | B | C | 1 ((2) | 4 ((10) | B ((P) | 1 ((2) | 1 ((2,3) | B |
| Vòng tròn | Bayonet | cực nhỏ | 1 Bọc bạc, 2 Bọc vàng | Số liên hệ / kích thước tiêu chuẩn của vỏ | B - Quảng trường bình chứa (pin), P - vòng nút (cắm) | 1. Không có gắn đuôi 2. Với gắn đuôi thẳng không được bảo vệ | Vị trí quan trọng | Bất cứ thời tiết nào |
| Phần tiếng Nga số. | RAYMO phần số. | Amphenol phần số |
| ONЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| Phần tiếng Nga số. | RAYMO phần số. | Amphenol phần số |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED là một chuyên gia trong việc thiết kế và sản xuất tất cả các loại đầu nối và cáp đặc biệt,đã tích lũy kinh nghiệm phong phú trong sự phát triển và sản xuất cho các loại cáp và bộ điều hợp kết nối liên quan.Với RED/Teradek Bond/ARRI Camera Cable, Canon/Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable...Chúng tôi cung cấp các dịch vụ OEM / ODM khác nhau phục vụ như ứng dụng và yêu cầu khác nhau.
Các sản phẩm của chúng tôi được sử dụng rộng rãi trong các loại môi trường khắc nghiệt và các ứng dụng, như các thiết bị kiểm soát công nghiệp, thiết bị y tế, đo lường và kiểm tra thiết bị, âm thanh & thiết bị hình ảnh và quân sự,Hơn nữa, nó có khả năng tương thích tuyệt vời với nhiều nhà cung cấp hàng đầu.
Chúng tôi luôn tuân thủ tinh thần đổi mới, tiếp tục nhập loạt sản phẩm mới bao gồm M5,M8,M9,M12,M16,M23 và các kết nối dữ liệu khác. Với chứng chỉ IP68, ISO9001,Rohs,CE, REACH được phê duyệt.
Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho Circular Push Pull Connectors của chúng tôi.
Nhóm của chúng tôi sẵn sàng hỗ trợ khách hàng cài đặt, khắc phục sự cố và sửa chữa.Chúng tôi cũng cung cấp hỗ trợ và đào tạo tại chỗ để đảm bảo rằng khách hàng có thể sử dụng prct với tiềm năng đầy đủ của nó.
Chúng tôi cống hiến để cung cấp dịch vụ khách hàng xuất sắc và đội ngũ của chúng tôi có sẵn 24/7 để trả lời bất kỳ câu hỏi hoặc cung cấp hỗ trợ kỹ thuật.
Chúng tôi cũng cung cấp một loạt các dịch vụ sau bán hàng, chẳng hạn như gia hạn bảo hành và nâng cấp sản phẩm.
Nếu bạn có bất kỳ câu hỏi hoặc cần bất kỳ sự hỗ trợ nào, xin vui lòng không ngần ngại liên hệ với chúng tôi.
Tôi có thể lấy mẫu không?
Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng. Một số mẫu là miễn phí, và một số mẫu nên được trả trước và chi phí sẽ được hoàn trả sau khi đặt hàng thêm.
Hỏi 2: Còn thời gian giao dịch thì sao?
Chúng tôi có hàng tồn kho, giao hàng nhanh dưới 5.000 miếng.
Q3. Bạn vận chuyển hàng hóa như thế nào và mất bao lâu để đến?
Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx, TNT, SF hoặc EMS. Thông thường mất 3-5 ngày để đến.
Q4. Nó có sẵn OEM?
Chúng tôi có kinh nghiệm phong phú và khả năng tốt để đưa thiết kế và ý tưởng của bạn vào sản phẩm thực tế, thông thường nó mất khoảng 20 đến 30 ngày cho sản phẩm mới từ thiết kế khuôn đến sản xuất cuối cùng.
Tất cả các kết nối có thể được tùy chỉnh theo yêu cầu của khách hàng!
